號稱全世界最小的載人噴射機-BD-5
真是可愛的飛機，利用空檔趕快做一架...

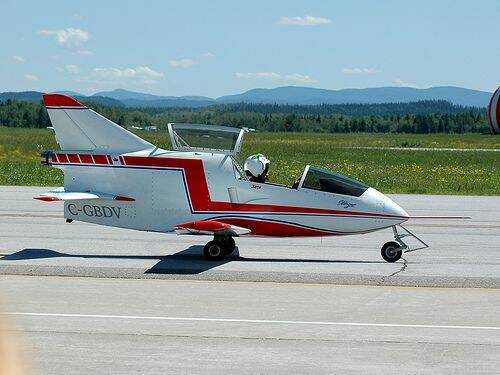

實機參考圖...

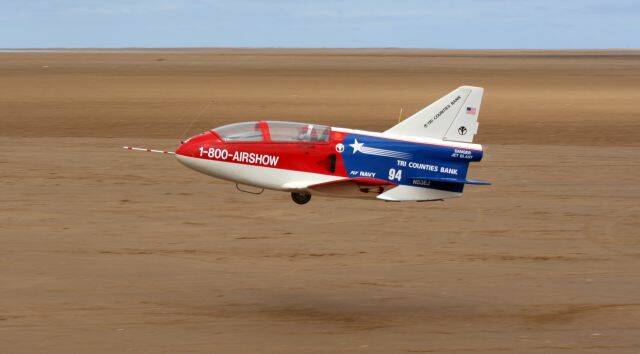

實機噴射版本...

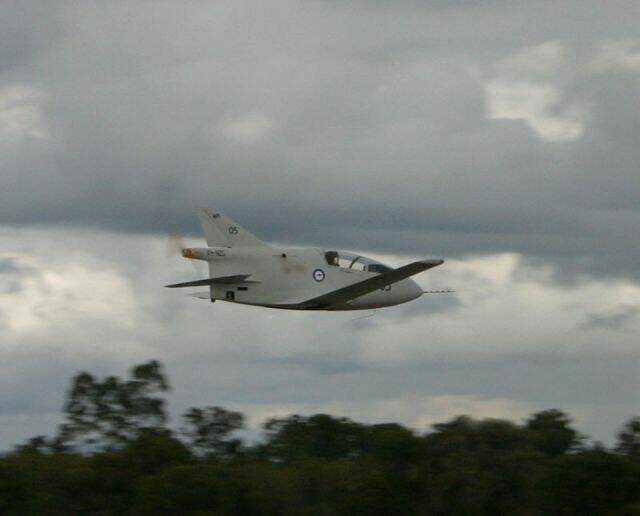

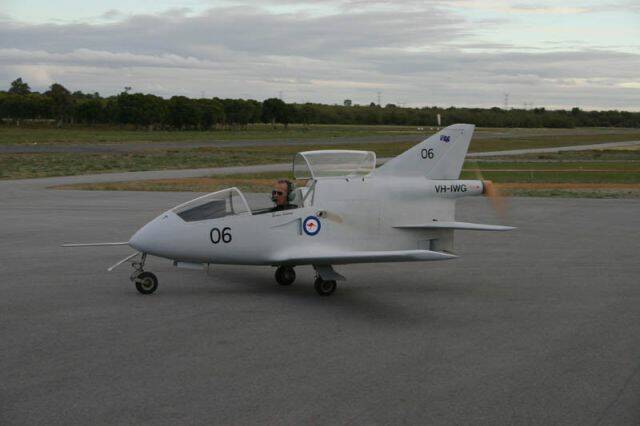

實機後推版本...




開工囉!
零件不多一張半5mm珍珠板搞定...

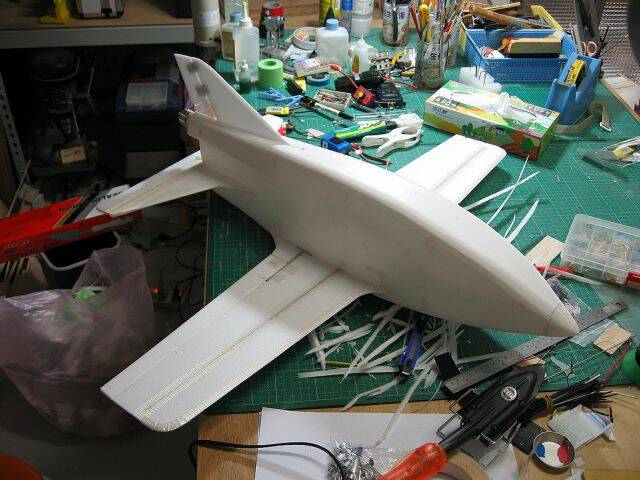

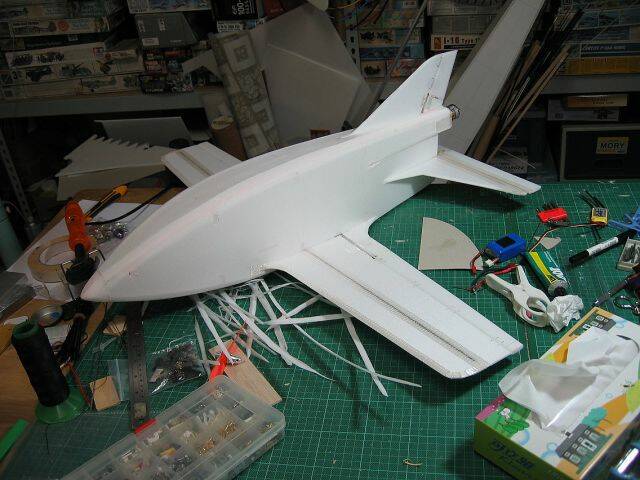

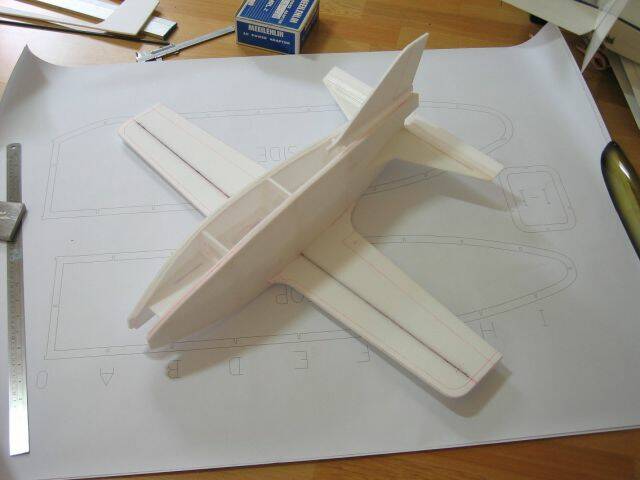

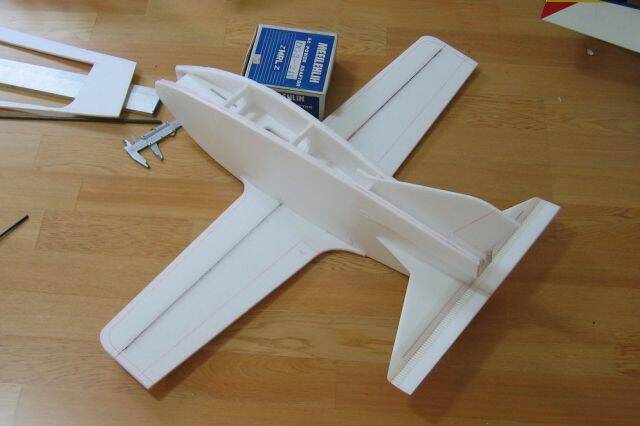

主體結構完成...

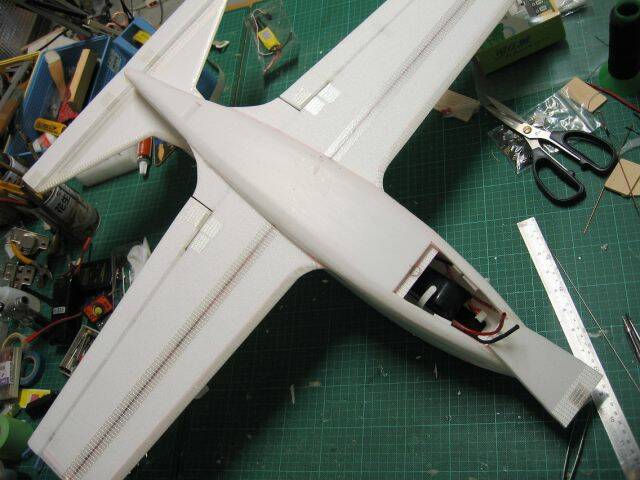

電池由機身下方開孔進入...

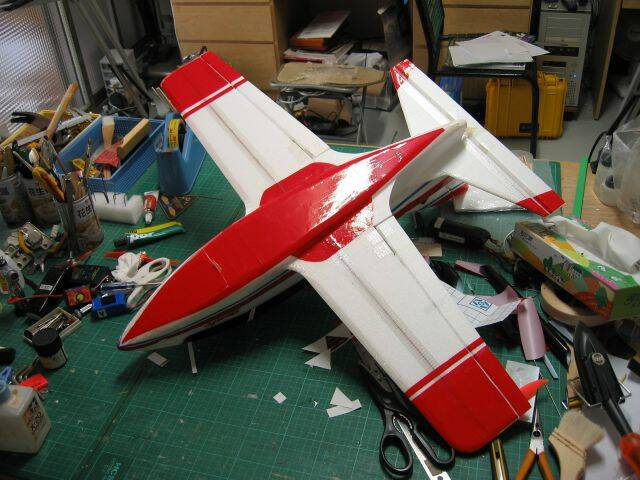

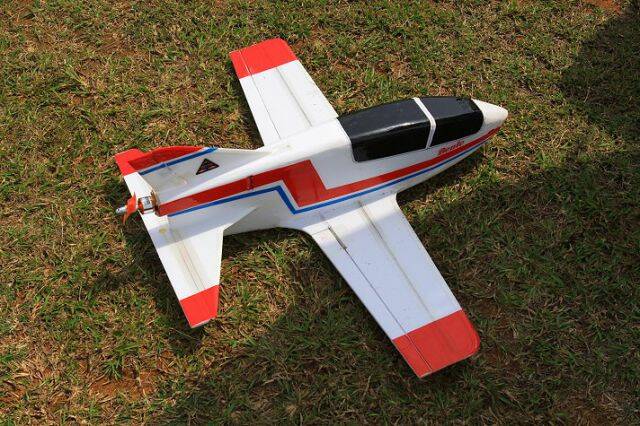

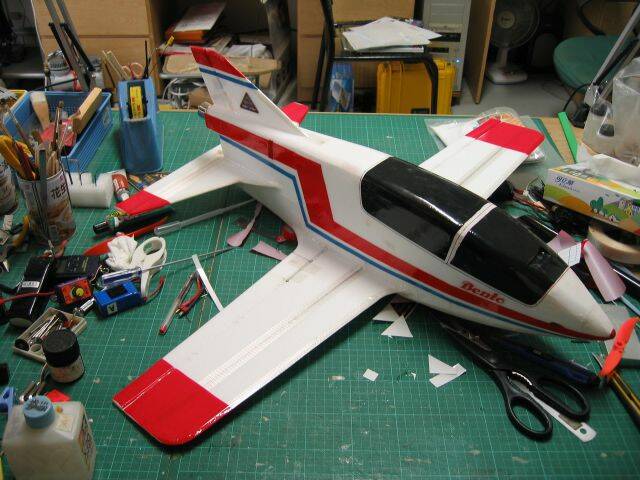

塗裝完成...

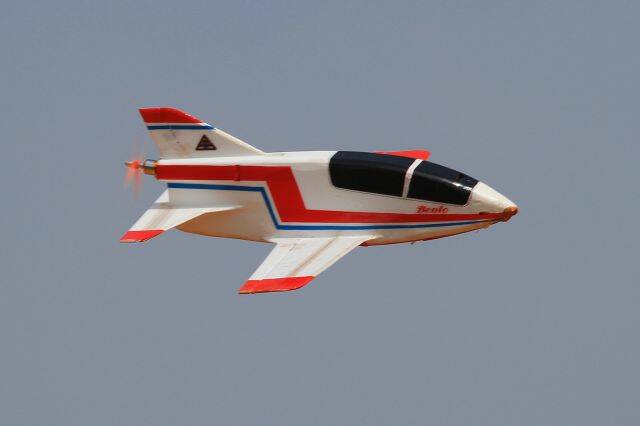

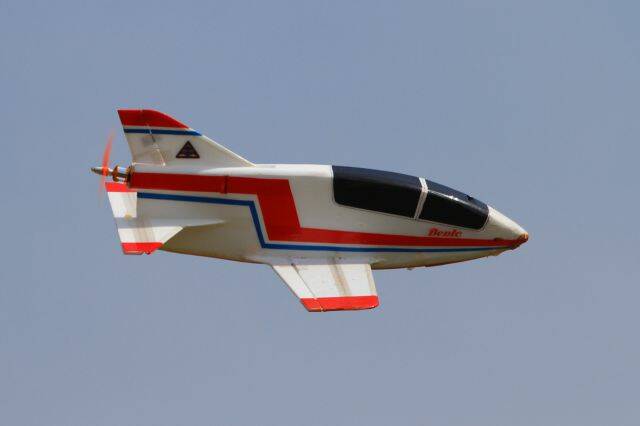

擇吉日試飛...........成功!












[ 本帖最後由 bento 於 2010年4月10日 06:45 AM 編輯 ]

E.T.

漂亮，好手藝!!

jefflai

高手
實機螺旋槳的角度看起來很小
大大的BD-5的螺旋槳角度就很明顯大很多
請問逆推的角度要如何決定呀?

[ 本帖最後由 jefflai 於 2010年4月10日 03:21 PM 編輯 ]

bento

原帖由 jefflai 於 2010年4月10日 07:18 AM 發表
高手[m17]
實機螺旋槳的角度看起來很小
大大的BD-5的螺旋槳角度就很明顯大很多
請問逆推的角度要如何決定呀?

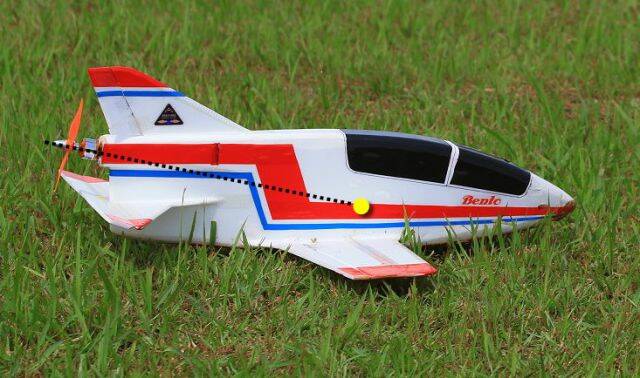

螺旋槳推力線(黑色虛線)須通過阻力中心點(黃色圓圈處)，才能達成穩定飛行的目的...
經觀察，實機螺旋槳沒有太大的偏角，理論上飛行時應會造成機頭下壓，
但是其水平翼面有俯角(升舵)，應能平衡推力造成的下壓力量...
但是遙控飛機如果這樣做，會造成推油門平飛，但是收油門就變成抬頭....
DIY的BD-5主翼及水平尾均成水平，機身短、馬達位置高，所以才會有如此大的上偏角....
偏角調整完成後，正、倒飛均不需補舵....好玩!!
型板及製作過程如下，有興趣的大大一起做來玩喔!
[url=http://www.parkjets.com/bd-5-microjet/]BD-5 Microjet-f[/url]


[ 本帖最後由 bento 於 2010年4月10日 03:43 PM 編輯 ]

AK-2

真甲讚ㄟ拉..佩服DIY的精神與想像創作  讚拉!!!~~~~~~~~~~

ashine

原帖由 bento 於 2010年4月10日 11:19 PM 發表

螺旋槳推力線(黑色虛線)須通過阻力中心點(黃色圓圈處)，才能達成穩定飛行的目的...
經觀察，實機螺旋槳沒有太大的偏角，理論上飛行時應會造成機頭下壓，
但是其水平翼面有俯角(升舵)，應能平衡推力造成的下壓力量...
但是遙控 ...

請問何謂阻力中心點(重心嗎)
推力線高於主翼的機種是否都要做這樣的修正
