偶的M3D-500升級日誌！～～～

yabe

前些日子到志明那拿的零件（請參考連結http://www.rctw.net/forum.php?mod=viewthread&tid=123249&highlight=%2BYABE）

今天才有空來開工改裝 ，以下是整個局部改裝過程，請各位看倌看看吧！～～～若你有舊版的M3D-500也可參照如此改裝哦！ ～～～

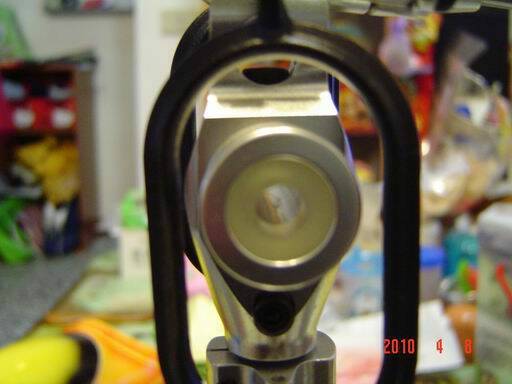

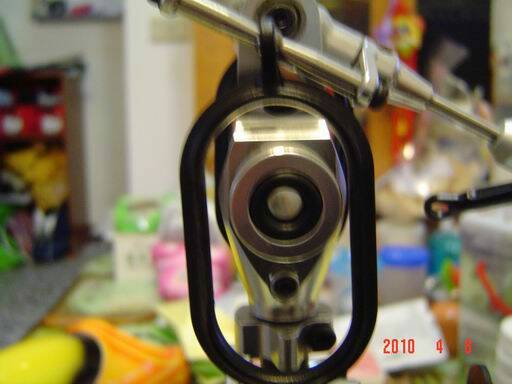

這次要改裝的重點就是這個讓偶抓狂的主旋翼頭！ ～～～

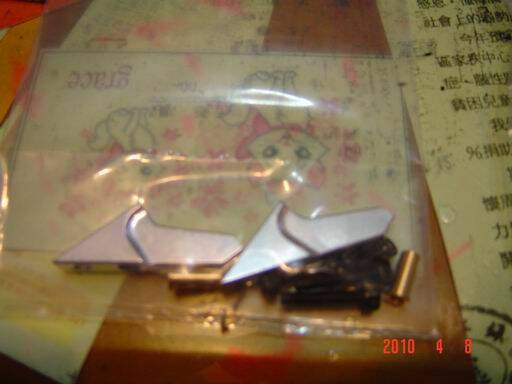

主旋翼頭改裝包之一～～～


主旋翼頭改裝包之二～～～



各位看倌有沒有注意到，舊版的球頭座明顯比較會變形，會造成在高速衝場時PITH不穩定
小弟常常飛航道時機子會上上下下的點頭抬頭，實在令人抓狂，現在換了這組主旋翼頭
看你還會不會點頭！ ～～～


飛了近百趟，指推軸承油都差不多都噴光了！ ～～～

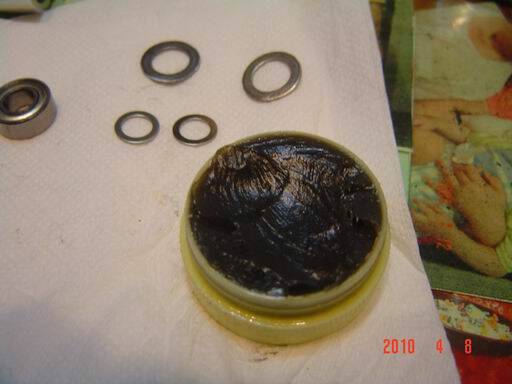

這次再用這瓶印度神油來補充一下止推軸承，看你還敢不敢給偶搞怪！ ～～～

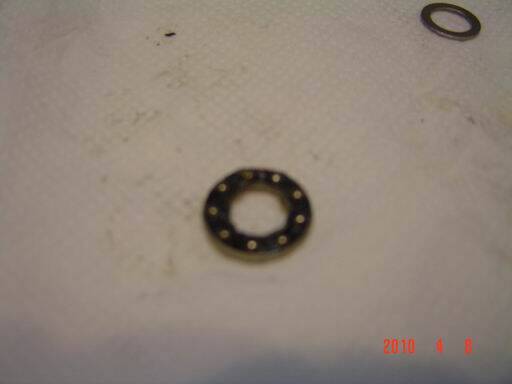

己上好印度神油的止推！！！


第二個要改的就是這個避震橡膠，原來是兩個黑色小避震橡膠，效果普通有點軟 ！～～～


志明新推出的優利膠圈，看起來和捏起來比較硬，對３Ｄ飛行的偶來說，實在是一大助力呀！ ～～～

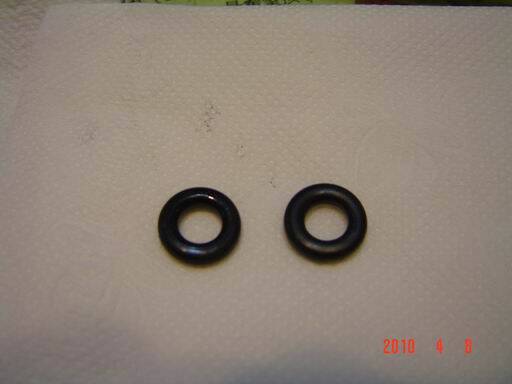

原來的橡膠圈 ～～～

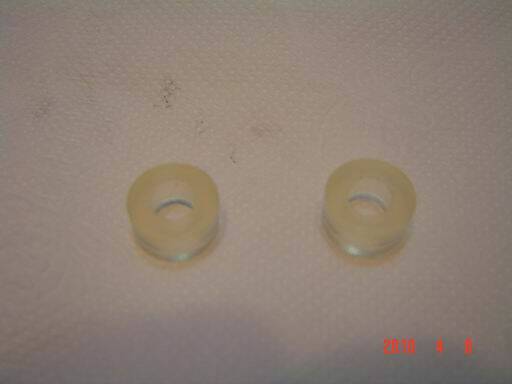

換成這種優利膠圈，看起來粉耐操的樣子！ ～～～

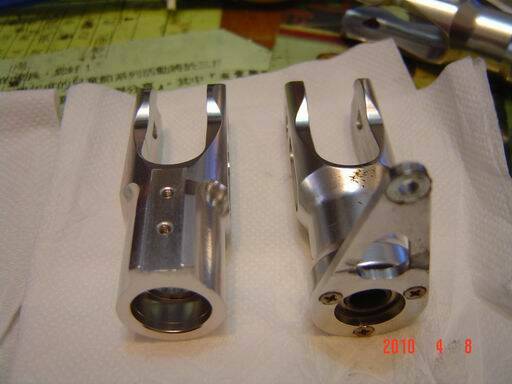

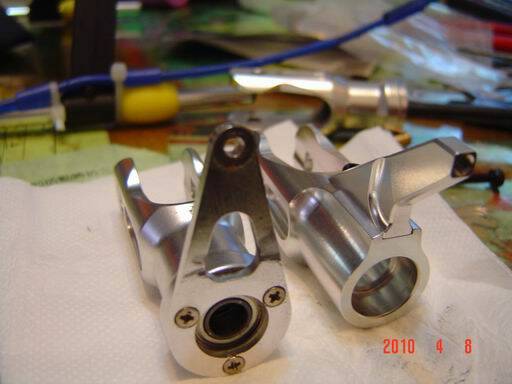

舊版＆新版主旋翼夾合照！ ～～～～

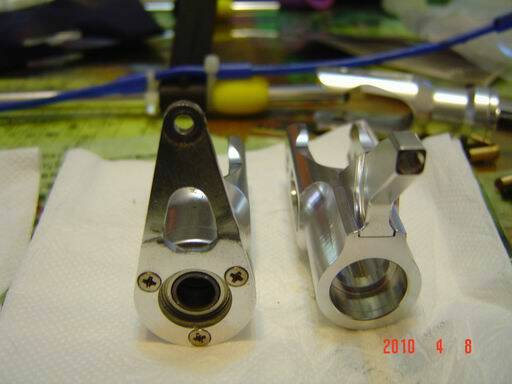

再來一張！～～～

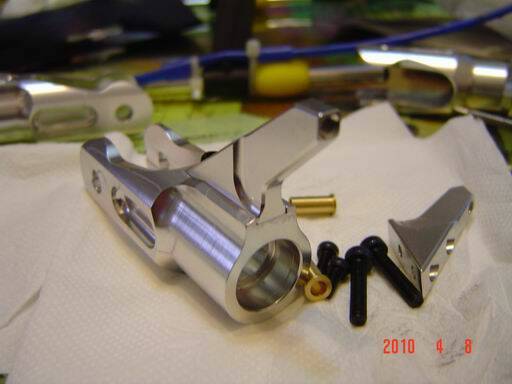

加強版的球頭座 ～～～


組裝前來個合照！～～～


組裝起來的樣子，看起來比舊版的強裝許多 ～～～


左邊舊版的止推墊圈比較大，右邊的是這次內附的墊圈，大小實在差粉多，不知效果差在那裡 ？？？

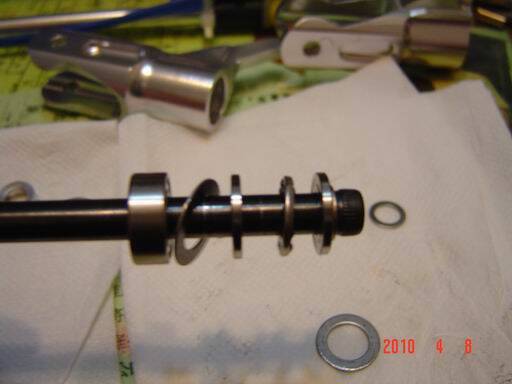

舊版放入橫軸的樣子～～～

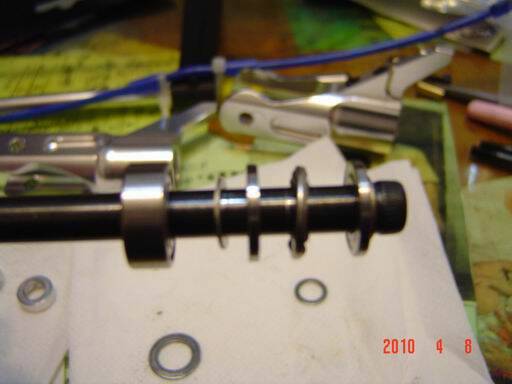

新版的放入橫軸的樣子，看樣子接觸面積比之前的還要小 ～～～

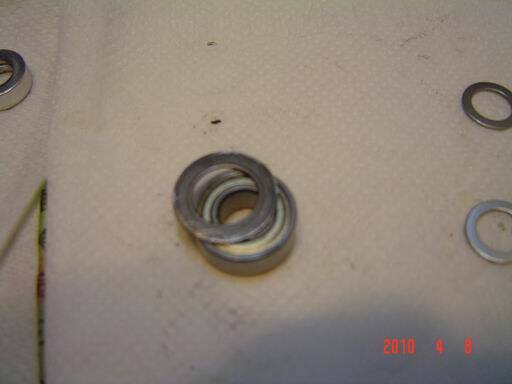

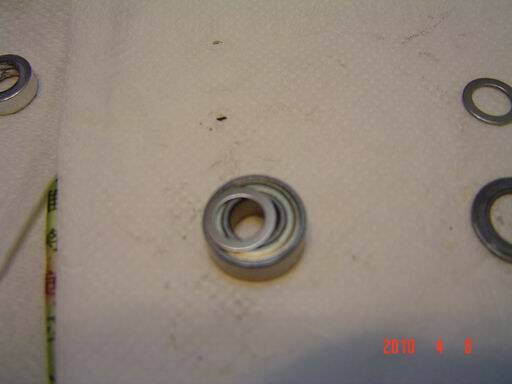

舊版的墊圈和軸承比較，接觸面積比較大～～～


新版的墊圈似乎就比較小 ～～～～

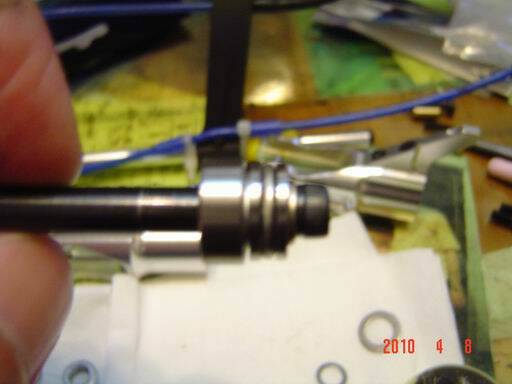

組合後的樣子，看樣子那個小墊圈不知會不會造成軸承故障 ？？？

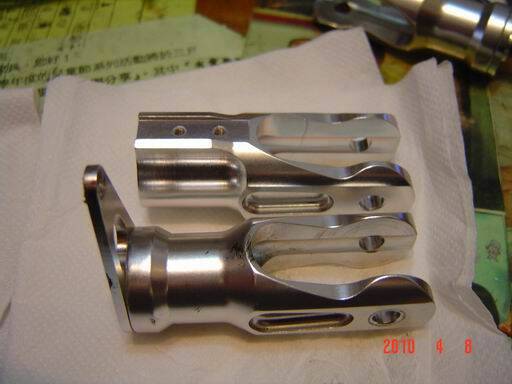

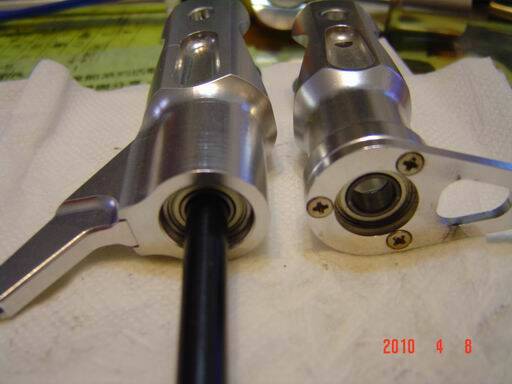

新版的主旋翼夾和舊主旋翼夾合照～～～

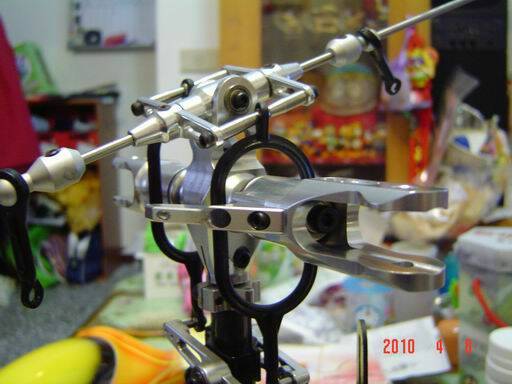

終於裝上企了 ，看起來就只有一個爽字可形容   ～～～～




待續～～～

[ 本帖最後由 yabe 於 2010年4月8日 11:49 PM 編輯 ]

b712103

他的大墊圈換成小墊圈的原因應該是一開始的設計錯誤
大墊圈會擠壓到軸承的外圈會造成軸心旋轉不順~看舊的大墊圈都有磨損的痕跡
正確的軸承墊圈安裝是要擠壓到軸承的內圈不能碰到外圈
這樣軸心轉起來才會順~我猜想
本身在做機械設計的工作~~我都是這樣子用的

bulldog_lung

水喔~感謝分享 升級最爽~~~~~~

tyex

舊版的球頭座應該是有摔過才會歪吧
我的飛超過50趟都沒變形過
可能是我都飛航道的關係吧..(我還不會飛3D...)

新版的我聽說如果重摔，螺絲會斷在裡面，增加維修的困難度
所以我現在還在考慮要不要更換.

qw2x32

大墊圈更改成小墊圈  並非設計錯誤. 而是組裝的方式要不一樣.
像版大這樣的組裝是錯誤的. 他這種裝法是應該用大墊圈才對. 這樣飛2趟滾珠就掛了
這有2種組裝方式  由內而外> 1. 滾珠軸承>大墊圈>止推軸承
                                                    2. 止推軸承>小墊圈>滾珠軸承
槳夾內有2個軸承 用方法1的話 2個軸承會比較靠近. 用方法2 兩個軸承 距離會遠一點
要是滾珠軸承略有磨損的情況下  方法1會產生比方法2更大的晃動.

yabe

原帖由 qw2x32 於 2010年4月9日 10:14 PM 發表
大墊圈更改成小墊圈  並非設計錯誤. 而是組裝的方式要不一樣.
像版大這樣的組裝是錯誤的. 他這種裝法是應該用大墊圈才對. 這樣飛2趟滾珠就掛了
這有2種組裝方式  由內而外> 1. 滾珠軸承>大墊圈>止推軸承
            ...

謝謝大大您的指教，小弟在隔壁村貼的文也是是飛友指正要如此安裝，

沒想到連一片小小的墊片都有這麼大的學問，直昇機技術真是學不完呀！！

組裝和飛行都是一種學問和挑戰～～～
