閒來無事的測試

veilside1300

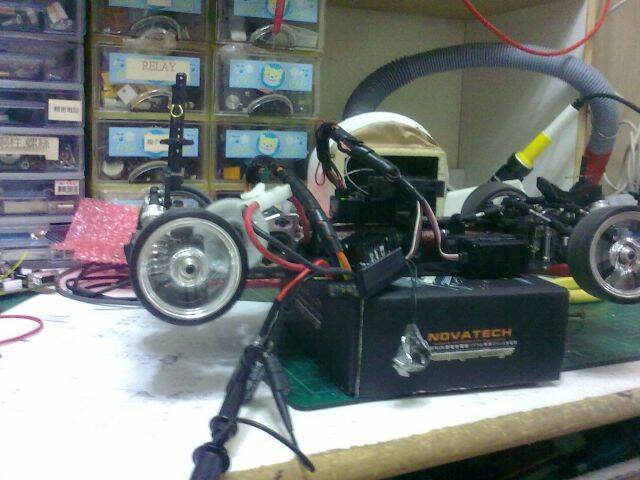

剛剛利用空檔   用示波器測試了我那組Mega power  8.5T的無刷系統

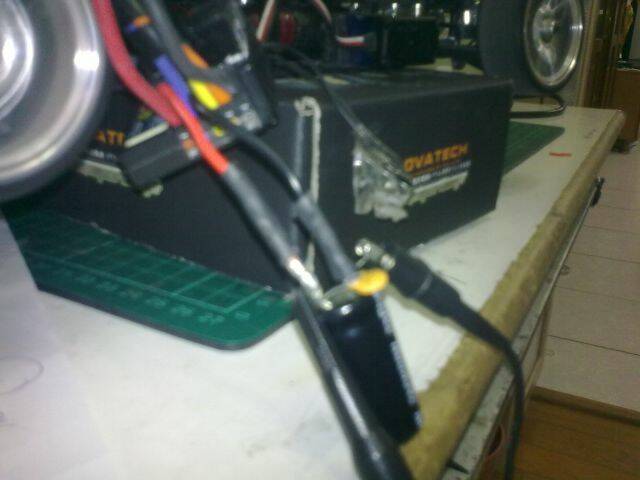

以下是測試圖  原本內部的電容為470UF 16V  但我無聊改到4700UF 25V
穩壓效果差很多  可以免掉很多干擾   順便用陶瓷電容接上去看示波器的結果

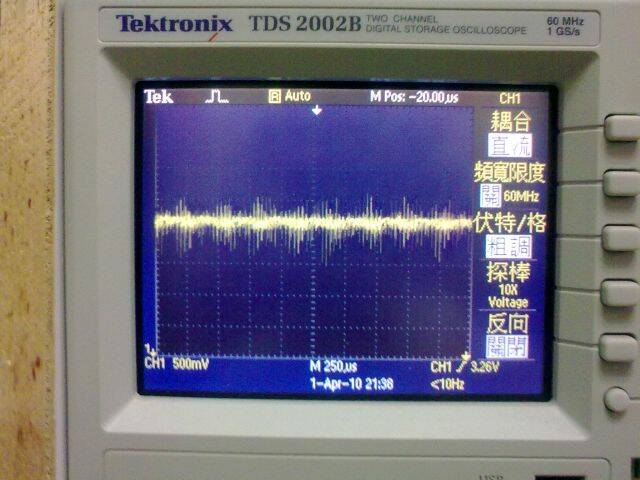

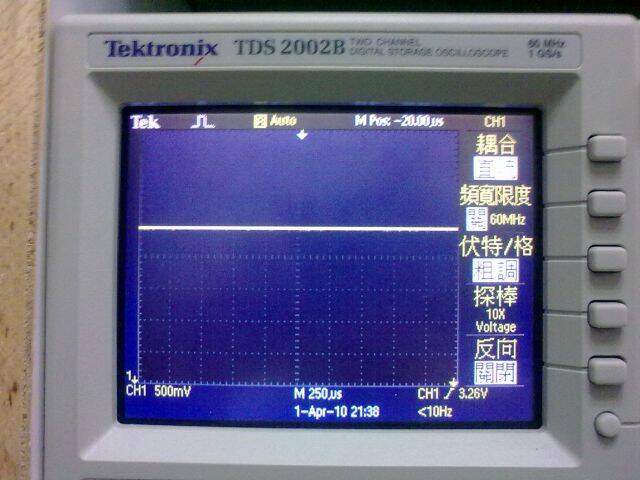

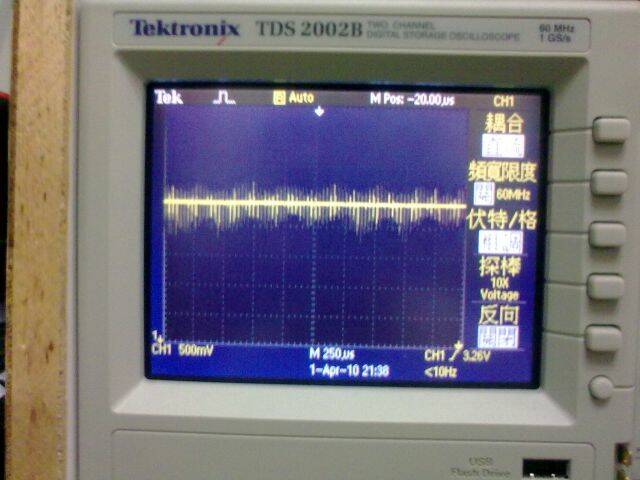

小的一接上去  連短路都來不及   接腳就溶掉了........  圖片依序為  低速  中速   中高  高速 波型
這下面是影片http://www.wretch.刪我cc/video/veilside1300&func=single&vid=6414239&o=time_d&p=1



http://www.wretch.刪我cc/video/veilside1300&func=single&vid=6414241&o=time_d&p=0

[ 本帖最後由 veilside1300 於 2010年4月1日 10:03 PM 編輯 ]

yakulot

意思是說.加大電容可以增加抗干擾能力嗎??

veilside1300

從示波器看來是這樣  因為後續有加上陶瓷電容  跟原先只有電解質電容有差
但差多少  就看個人的定義了

格斯

妥當啦~ 希望能發現更多秘密

veilside1300

當然要妥當阿~~~~   要不然你要我修電變阿

jun456472

電容可以消除馬達及電路的雜訊~~~越大越能消除~~~~最棒的消除方式 是在馬達上 直接併無極性電容~~~
