請教大九接收電池改裝問題(前一篇貼圖失敗勿入)

jsf123456789

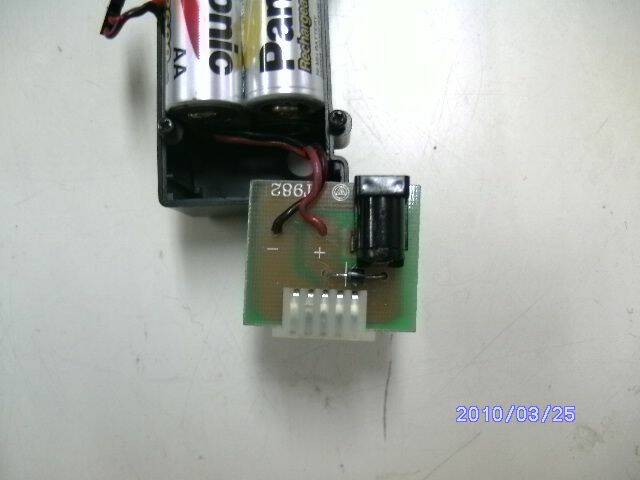

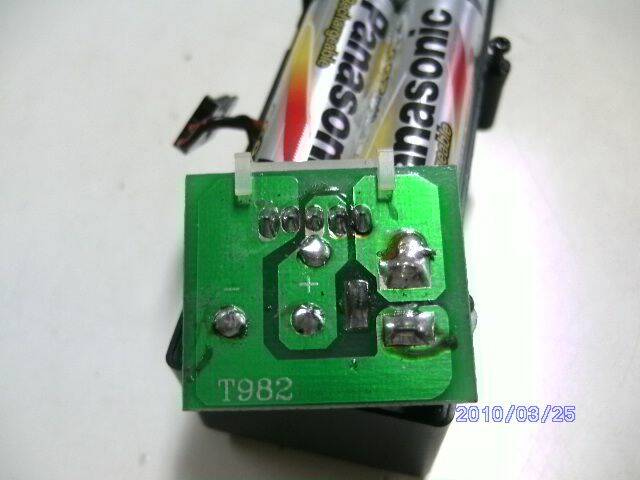

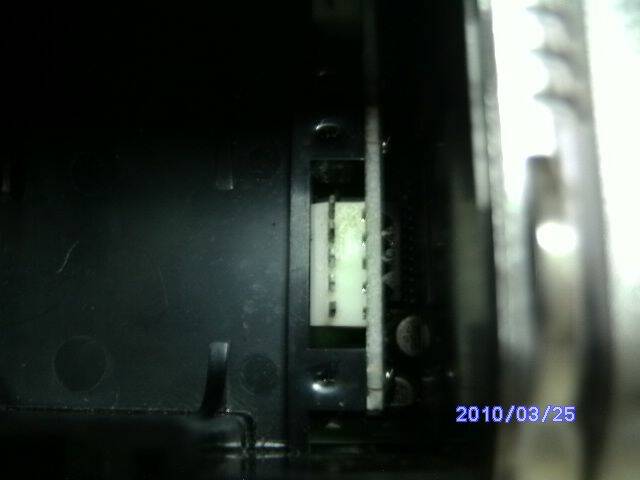

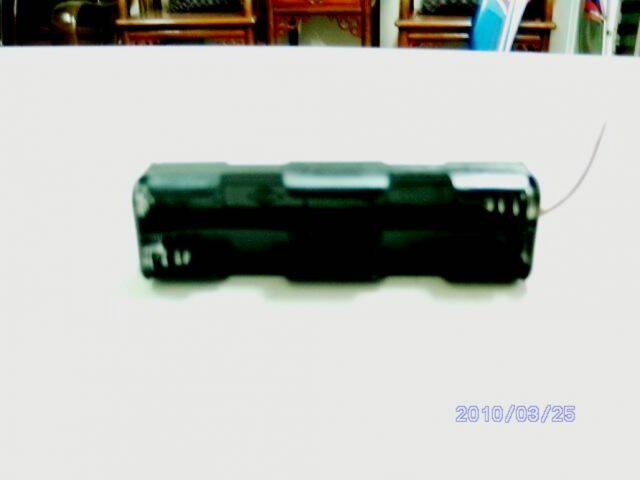

最近大九遙控器常常無法開機，經拍打或搖一下電池後即能正常開機。拆開電池盒後發現連接PIN的孔座簧片鬆了，想改以一般的電池盒(如圖一)供應電源，但發現原廠的電池是5個孔座對應5個PIN，(如圖二、三、四)，想請教曾經改過或有電子知識的大大們，提供其接線方式，或是有其他更容易的解決方法。另外想請問圖二線路板上在白色孔座與黑色充電電源插孔中間有一個小小黑色細長的電子零件是甚麼東西？其功用為何？
[localimg=400,300]1[/localimg]
[localimg=400,300]2[/localimg]
[localimg=400,300]3[/localimg]

jsf123456789

sample316

圖二線路板上在白色孔座與黑色充電電源插孔中間有一個小小黑色細長的電子零件------>應是二極體,限制電流單方向流動

kkk6kkk6

圖二，紅黑線剪斷，舊的可以丟了，拿出新的電池盒也有兩條線，直接紅接紅，黑接黑就ok了。

tunglin2

直接插二,三PIN,一,二PIN為負三,四為正(由上往下數),我就改過,用低自放電池2100hma,充一次電可開機五,六個hr

tunglin2

忘記題醒你,插的時候要插對喔,不要沒插對,插到一,二pin或三,四pin可是會短路喔,交你一個方法,買個四pin插頭,插在主機上,另一端接頭要與電池相接的,就重這插拔就好,這樣就不容易搞錯了
