阿才看過來......Intergral電機內裝

lspeng

聽說阿才要弄架Integral電機, 今天當spy拍了一堆Integral內裝配置,參考一下

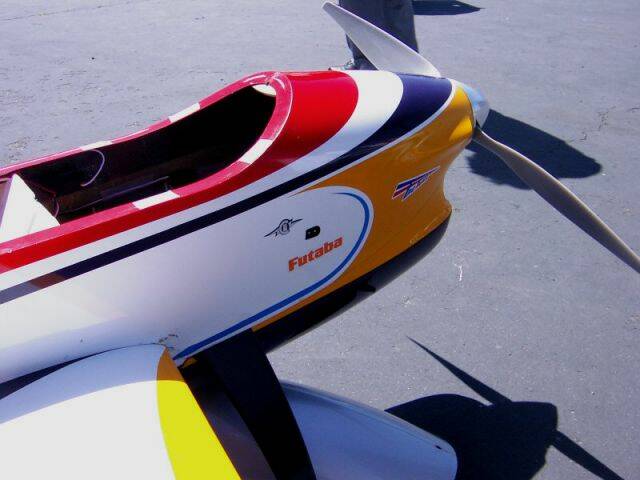

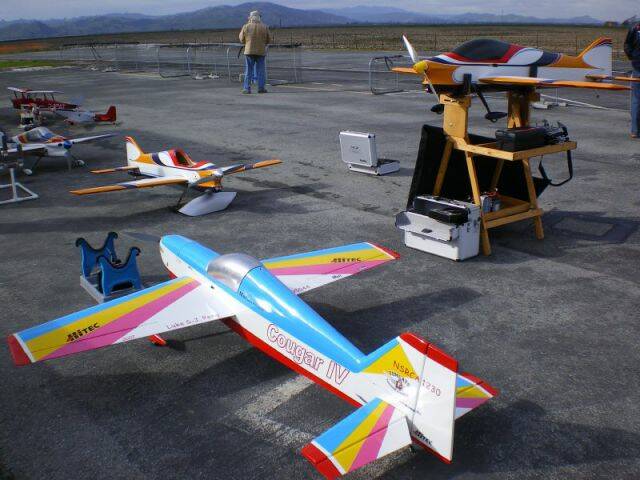

Integral電機是目前最多的電機.我們場子就有三架.這裡是其中兩架

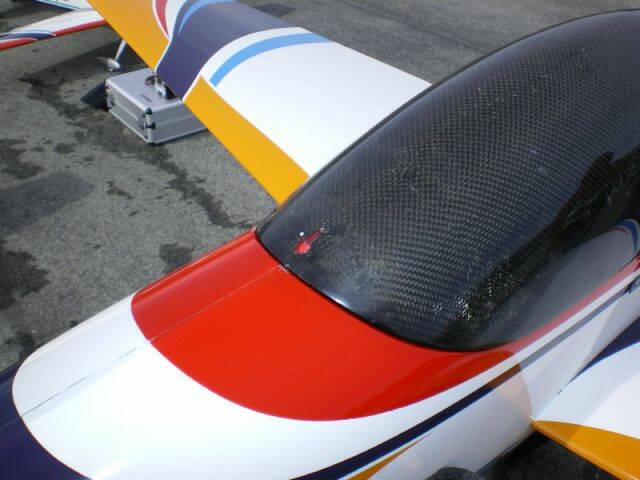

艙蓋改成快拆式.這種快拆latch常用在遙控噴射機上

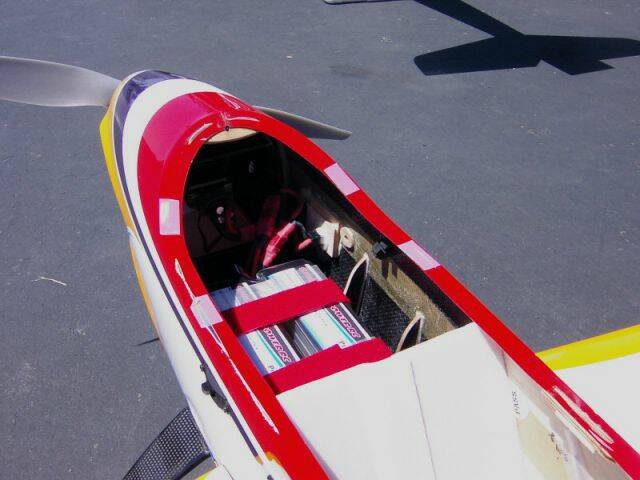

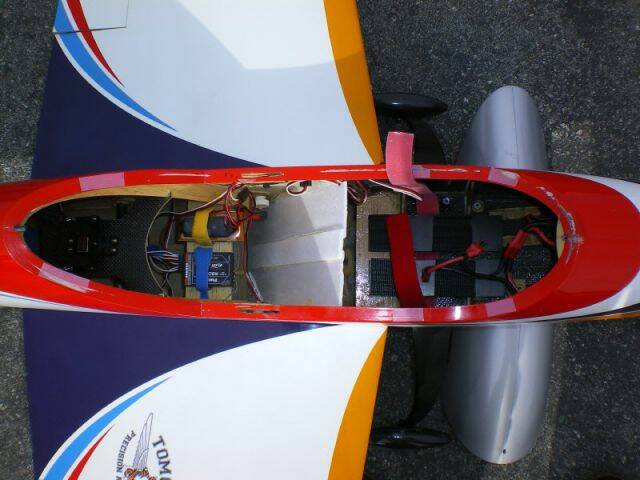

內部裝設

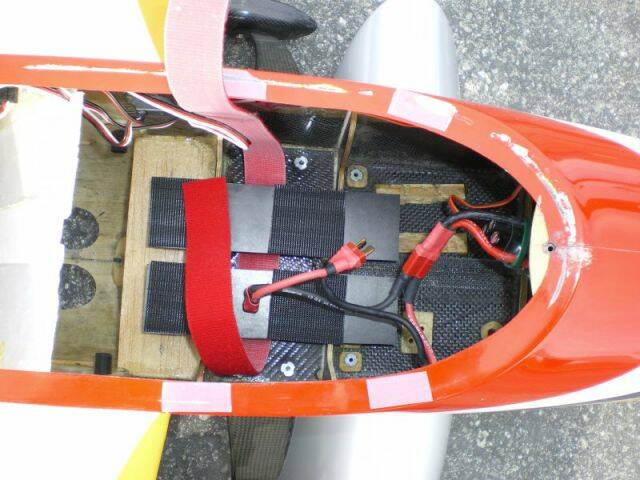

電池座.用3M RF9731 Dual Lock Fastener,這比魔鬼氈強很多


左邊就是3M RF9731,電池也貼一片,壓下扣住固定.紅色魔鬼氈再繞一次保險


電池固定好像這樣


散熱通道用珍珠板隔開

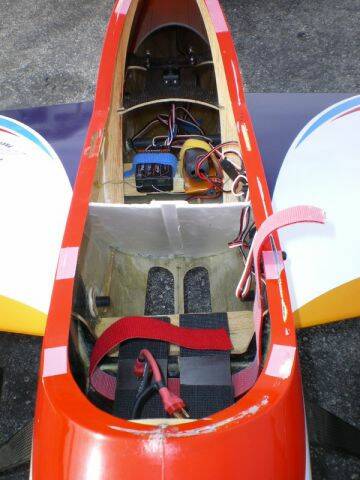

由上向下看散熱道

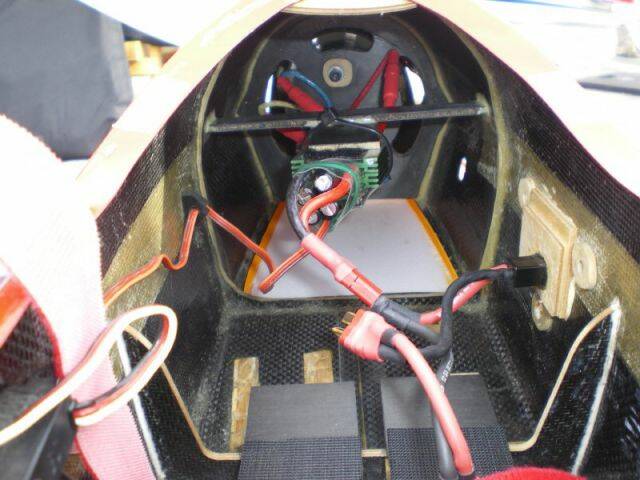

ESC與馬達座.這是Castle Creations Phoenix 85 HV


正面的散熱道入口


電源的arming swtich,你應該看過老范Grand Slam上的,他用的設備和我們完全一樣

中龍

讚,感謝分享..........

阿才

很棒的組裝參考!謝謝彭大!
既然那麼多人飛這架飛機,性能肯定很好,剩下的就是手的問題了!

[ 本帖最後由 阿才 於 2010年1月17日 05:25 PM 編輯 ]

zjxin

謝謝分享！
請問彭教授Phoenix 85 HV相對其他品牌再使用上有何優點？據說調整比較麻煩的樣子，貌似還有點挑電機

lspeng

原帖由 zjxin 於 2010年1月17日 11:16 PM 發表
謝謝分享！
請問彭教授Phoenix 85 HV相對其他品牌再使用上有何優點？據說調整比較麻煩的樣子，貌似還有點挑電機

Phoenix 85HV是目前最多人在用的ESC,因為它最方便使用,功能也最多,相容性也最高.買條USB的Castle Link線,帶台手提電腦在飛行場現飛現調,調好就不需要再動.老范Grand Slam上那個85HV就是他老弟把我們的設定直接download進去再寄回台灣,他裝上就飛.

lspeng

原帖由 阿才 於 2010年1月17日 05:23 PM 發表
很棒的組裝參考!謝謝彭大![m17] [m17] [m17]
既然那麼多人飛這架飛機,性能肯定很好,剩下的就是手的問題了![m06] [m06] [m06]

Integral是我飛過roll最漂亮的飛機,在大風中相當穩定.組裝時注意重量,建議使用外轉子馬達例如AXI 5330/F3A重心剛好, 不然就等Himax 6330/F3A上市.
電裝方式參考老范的Grand Slam,他那套是他老弟范劍峰配好寄回去的,除電池較小外和我們的一模一樣.

[ 本帖最後由 lspeng 於 2010年1月18日 01:49 AM 編輯 ]
