我也來DIY一個測電器,純脆只為好玩.
量測電壓我打算並接在主電源上,剛好也順便供電給電路,然後用DIP設定就好,學WR用學習滿電位的方法來設定,程式可能會長很多.所以我用1個4Bit的DIP來設定總電壓,重量多了一點點.
0001 = 2S
0010 = 3S
0011 = 4S
0100 = 5S
0101 = 6S
0110 = 7S
0111 = 8S
1000 = 9S
1001 = 10S
1010 = 11S
1011 = 12S
1100 = 13S
1101 = 14S
1110 = 15S
1111 = 16S
發射部份本來打算用315M比較便宜,總材料費可壓在300塊錢以內,但可能會影嚮玩車的人或自己,想想還是對2.4g協定比較熟,所以採用2.4g跳頻方式會比較保險點,發射距離至少200M.
接收部份的顯示就比較傷腦筋了,一開始打算用RGB高亮度LED顯示,但想到又要增加不少元件,程式也要寫比較長.突然看到700E身上那塊eagletree的LCD蠻漂亮的又輕薄 ,於是花了兩個晚上try通了LCD通信流,正在得意的時候突然想到那塊LCD要價1000多塊,比我所有材料加起來還貴很多,還是100多塊的湊合用吧~
其實當初搞這個就是要取代eagletree的方式,因為用LCD無法用移光判讀,要把遙控器舉高看字,很不方便,用LED只要眼角瞄一下就知道了,一開始的設計是這樣:
將收到的刻度轉換為LED顯示:
[1] 4.00以上 綠色00ff00
[2] 3.95~4.00 綠色00ff00閃爍
[3] 3.90~3.95 水藍00ffff
[4] 3.85~3.90 水藍00ffff閃爍
[5] 3.80~3.85 紫色ff00ff
[6] 3.75~3.80 紫色ff00ff閃爍
[7] 3.70~3.75 藍色0000ff
[8] 3.65~3.70 藍色0000ff閃爍
[9] 3.60~3.65 黃色ffff00
[10]3.55~3.60 黃色ffff00閃爍
[11]3.50~3.55 紅色ff0000
[12]3.50以下 紅色ff0000閃爍
*若接收端收不到訊號,以白色(ffffff)急閃表示.
算了,等比較有空再來並接一顆RGB LED吧~一開始陽春一點就好.

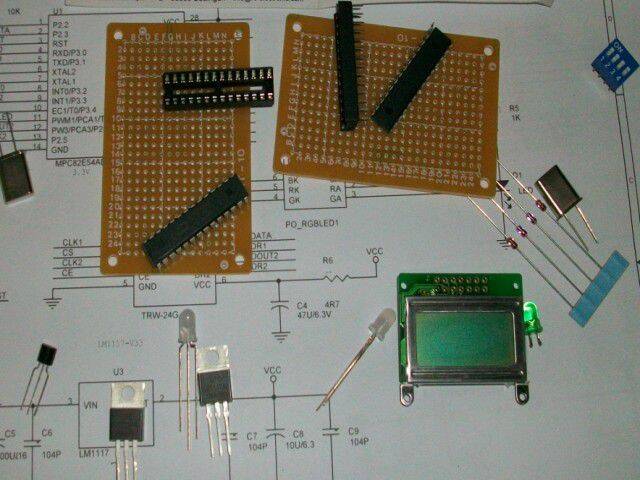

所有東西都確定好了,圖也畫好了.量測程式也完成了,接下來就是實作的部份. |
|
