GT-B6D DIY改善散熱問題---搞定

@阿豪@

如題...
今天下雨沒有辦法去放車...就把B6D的變壓器抓來開刀...
有買這台充電器的車友都知道.如果連續充電的話.它的變壓器會燙到無法摸甚至燒掉...
經過自己DIY之後.散熱效果一流.已經完全不會燙了...來吧...

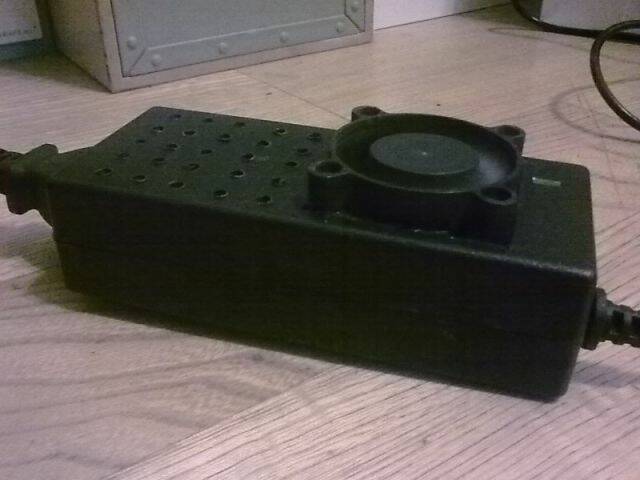

首先準備一顆4公分12V的電腦用風扇約30~40元.接下來用美工刀把變壓器割開(這顆變壓器不是用螺絲鎖的.是用超音波封模).在上蓋的部分用美工刀割出4*4公分的孔裝風扇(吸風).再利用旁邊空出來的部分.用電鑽鑽孔讓熱風排出(原本是打算裝2顆風扇.1顆吸風1顆排風.這樣效果一定更棒.可是手上只剩1顆所以... ).因為這顆變壓器輸出就是12V.所以風扇只要跟PCB上的輸出端用烙鐵焊在一起就可以了.最後用3秒膠把上下殼黏合就搞定了. .改裝好之後我已經連續充了4顆11.1V鋰電+3顆7.2V鎳氫的電池了.變壓器的溫度一點都不燙.只是溫溫的...

qqsegg

豪哥 讚
我也是看到你買這台充電器我才敗這台的
可是我是電子白癡
可以跟豪哥請教一下嗎
這句"風扇只要跟PCB上的輸出端用烙鐵焊在一起就可以了" 我看不懂ㄟ
可以說簡單一點嗎
謝謝你

IAN0128

哈哈~~豪哥~~強ㄝ
沒得搞車車~~搞充電器
我是用 i max B6

烏丸ちとせ

原帖由 qqsegg 於 2009年11月22日 02:56 PM 發表
豪哥 讚
我也是看到你買這台充電器我才敗這台的
可是我是電子白癡
可以跟豪哥請教一下嗎
這句"風扇只要跟PCB上的輸出端用烙鐵焊在一起就可以了" 我看不懂ㄟ
可以說簡單一點嗎
謝謝你 [ ...

他指的就是輸出DC12V電壓的.電路板位置

@阿豪@

原帖由 qqsegg 於 2009/11/22 02:56 PM 發表
豪哥 讚
我也是看到你買這台充電器我才敗這台的
可是我是電子白癡
可以跟豪哥請教一下嗎
這句"風扇只要跟PCB上的輸出端用烙鐵焊在一起就可以了" 我看不懂ㄟ
可以說簡單一點嗎
謝謝你 [ ...

你把塑膠外殼拆開之後.注意看輸出端(連接到充電器那條比較細的電線).連接PC板的那兩條線.一條是正極一條是負極.只要把12V的風扇跟這兩條線焊在同一個地方就可以了.(請注意極性/建議用三用電表先確認/靠近邊緣的是正極.靠近PCB中間的是負極)..
如果還是搞不清楚.就把所有的動作都完成.只剩焊接的部分.然後寄給我.我幫你焊...

@阿豪@

原帖由 IAN0128 於 2009/11/22 04:44 PM 發表
哈哈~~豪哥~~強ㄝ
沒得搞車車~~搞充電器
我是用 i max B6

呵呵...只是想改善這台變壓器散熱的問題...
