誰可以教我無刷馬達ㄉ接線!!!!!!

jason6951

哪一位大大可以教我無刷馬達繞完之後怎麼接線阿!!!線種共有六條!!!!
1頭1尾2頭2尾3頭3尾!!!!怎麼接阿!!!!!小弟第一次自己繞馬達!!!!所以不會接!!!!有哪一位大大可以教我謝謝!!!
我聽說有很多種接法!!!!

lucky

尾+頭就對了..1尾+2頭  ..2尾+3頭...3尾+1頭  = 三個組頭>接粗線>到無刷電變即可  這是我用CD ROM繞的9極無刷

[ 本帖最後由 lucky 於 2009年11月10日 03:30 PM 編輯 ]

sjr6133

有三角接法與Y型接法2種,另又分不同級數時會又有不同繞法,詳情請至飛行批撒搜尋,不是像2樓說的這樣簡單.

☆葉﹋

簡單接法  3頭接在一起>>>>3尾到無刷電變即可

lucky

無刷馬達也不知是那一國的人發明...!!只記得 蠻久前剛會買點數撥接上網時..就找到過外國人的網站裡~有RC玩家車工DIY無刷馬達在玩RC...當還不知那是捨米碗糕.只知道它有三條線接到電變.!!(這時就我所瞭解~臺灣似乎還沒有人用所謂無刷在玩飛機~在臺灣~沒聽過也沒見過有玩家PO上網~)很快幾年後...臺灣也跟著流行起來..DIY無刷馬達....後續甚至有些DIY無刷馬達玩家..開始量產做起這門無刷馬達生意...
PS:.其實拆開一顆CD ROM 大概就能瞭解遶線法了..定子每一極線繞越粗越短 轉速越高   扭力低 適合帶小槳(大槳需經減速齒輪)....越細越多扭力越高 適合帶大一點的槳..

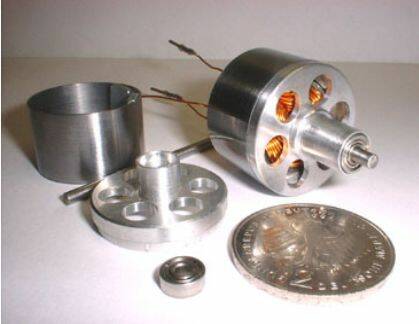

附上一張~2002/7/8日從外國網站收藏的圖片




[ 本帖最後由 lucky 於 2009年11月10日 03:59 PM 編輯 ]

豬頭三

http://www.efly98.com/cdb_efly98/viewthread.php?tid=3039&fpage=1&highlight=%B5L%A8%EA
http://www.efly98.com/cdb_efly98/viewthread.php?tid=19304&extra=page%3D1
這裡頭資料還滿多的, 花點時間在裡頭一定可以找到你要的資料, 因為我很久以前也是靠裡頭的資料繞了好幾顆無刷馬達
