磁控的潛艇電源開關 [加了兩張船身外控制開關的照片]

jackkuom

那天找資料時看到了這篇文章:
http://www.rctw.net/forum.php?mod=viewthread&tid=86098&highlight=%E7%B8%BD%E9%96%8B%E9%97%9C   . 所以想分享一下我海狼號的電路給大家參考. 我海狼號是使用一個磁鐵,靠近船身右邊時打開電源. 磁鐵就可以收起來了. 要關電源時,磁鐵靠近左邊船身就可以.

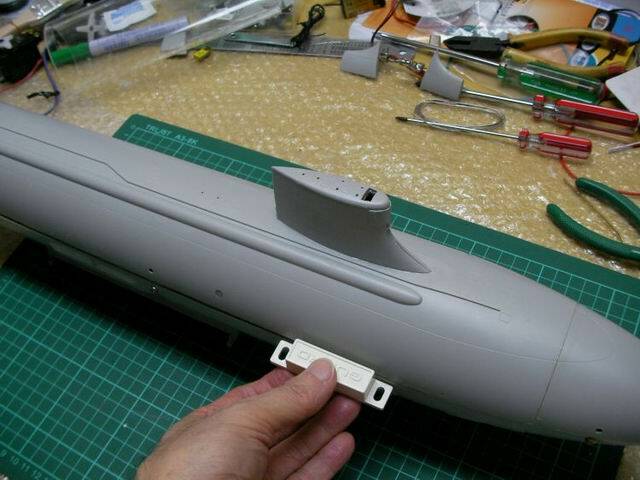

開電源磁鐵在右邊:


關電源磁鐵在左邊

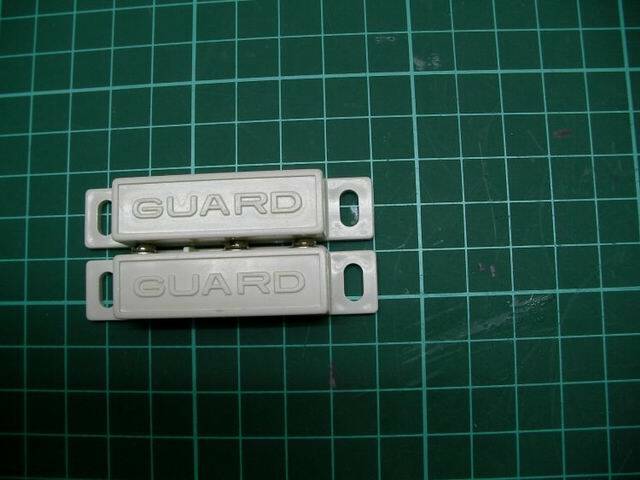

使用零件 磁簧開關2組, 我記得好像一組 60 元, 下圖是一組,包括一個磁鐵以及一個開關:

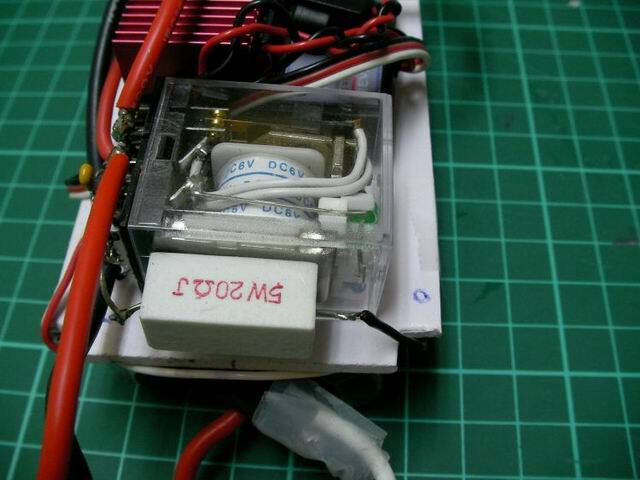

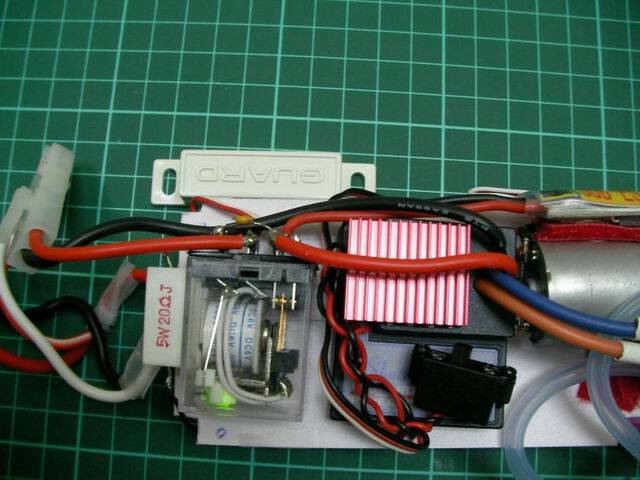

6V 繼電器一個(4組開關接點), 使用 6V 的原因是因為 規格12V 下來就是 6V 了,又因為電源為7.2V,所以串了一個 5W  20 Ohm 的水泥電組.  繼電器 80 ~ 120元,看是台製或日製,水泥電組 5元就夠了.

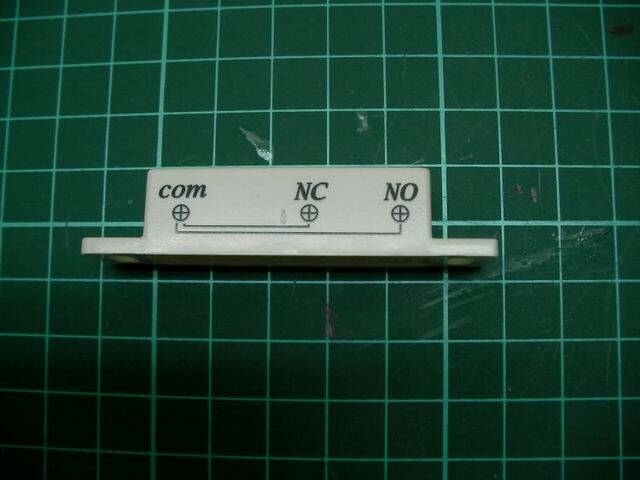

要翹開磁簧開關的底座,把開關拿出來.

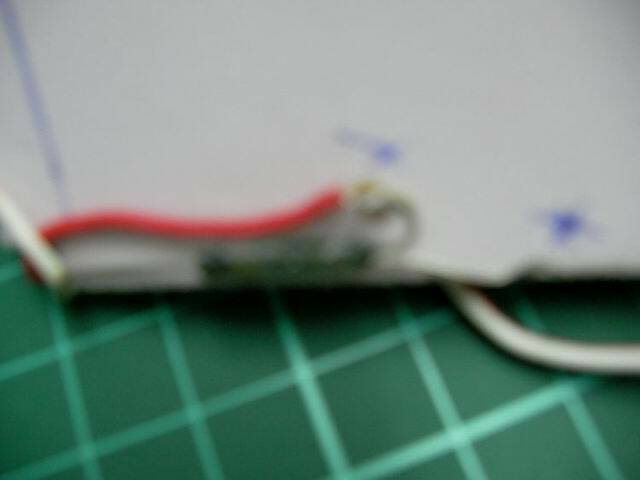

長這樣子,(光線不佳拍不清楚)

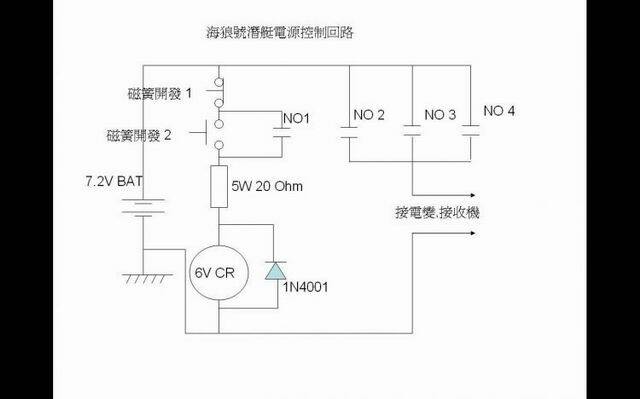

接下來設計電路,這電路沒有奧妙之處,和大家日常碰到的馬達或是車床等工具機的電路是一樣的,只是把手動開關改成磁簧開關.



磁簧開關2 就是用來開電源, 磁簧開關1 就是用來關電源. NO 1 ~ 4 就是繼電器的4組開關,一組拿來維持電路的開, 3組可用來接負載,一組 5A, 所以可耐 15A.

[ 本帖最後由 jackkuom 於 2009年10月24日 07:05 PM 編輯 ]

jackkuom

CR 就是繼電器,旁邊加一顆 1N4001 (  1元)  是當關電源時, 讓繼電器線圈電感的感應電壓有路可走.

鄭在明

大大的設計的確不錯
偶看您的電路像是電機學的"自保電路"
不過是否太佔空間?
像我的淺水艇 ,因為空間太小
偶採用   亞X牌15A電子變速器
它本身就有一個按扭開關    體積小又方便
謹供參考.....

jackkuom

沒錯,空間是考量,海狼號蠻大的,即使加了這個繼電器,還剩很多空間. 但是開關電源不用打開船殼也不用打開 WTC. 在家裏出發前就可以把船身都鎖好.下水前,磁鐵靠一下船身就Go了.
你說的亞X牌的開關有防水嗎 ? 如果沒做防水,   開關時就要開 WTC . 不然固定時也要挖孔,我因為沒有機械工具可以挖孔,所以用電子的方式解決

[ 本帖最後由 jackkuom 於 2009年10月24日 05:40 PM 編輯 ]

epg800

徳國進口的開關好像要五六百元
感謝傑克郭葛格專業又詳盡的解說
省錢的好方法
用在大豬的潛艇上粉適合
不用再拆船殼拆wtc了
將來alfa跟212也要用這個好貨

jackkuom

將來alfa跟212也要用這個好貨 ...

製作時要把磁簧開關盡量靠近 WTC 的邊,磁鐵和開關的距離要小於 1.5cm 才會做動.


[ 本帖最後由 jackkuom 於 2009年10月24日 07:01 PM 編輯 ]
