接頭DIY

[複製鏈接]
發表於 2009年9月16日 01:45 PM | 顯示全部樓層 |閱讀模式
以下介紹是我在電子材料行.
買的RC接頭與端子.
也有鋰電分壓頭.
但我沒買過名稱等下次去電子材料行.
查明在補資料.
至於金插跟T插就沒在那看到過.



圖下方有電子材料行名稱與我購的價錢.
給大家參考看看.
圖內1為伺服器.電變接接收機插頭.
        名稱:杜邦1X3(一組10個10元)
圖內2為圖1內用端子.
       名稱:杜邦端子(一組50個25元)
圖內3為電源傳統接頭殼.
        名稱:空接2P母2.0(一組5個15元)
圖內4為圖3用端子.
        名稱:空接端子(公)2mm(一組25個25元)
圖內5為電源傳統接頭殼.
        名稱:空接2P公2.0(一組5個15元)
圖內6為圖5用端子.
        名稱:空接端子(母)2.0m/m(一組25個25元)
注:以上接頭外殼還有雙排與3P4P以上.只有杜邦接頭有1P的.
    圖內3右只要把左右彈片切掉就跟左邊一樣.用刀片很好切.

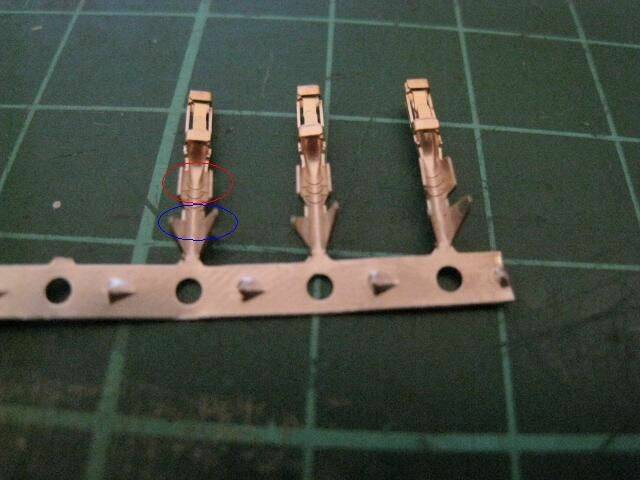

上圖為空接端子插入外殼時一個小步驟.
將接縫處以一字起子撥開一些.
再將紅圈出小銅片折出.
用意可讓端子有正確的中立點(下圖).

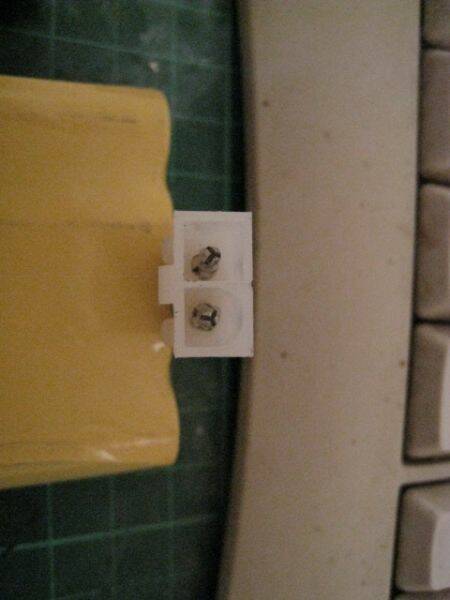

也可預防拆接頭時端子跟這跑出來.
注:外面也有此端子無左右銅片可折出的.
建議不要購買.
拆接頭時端子很容易跟這跑出來.
中立點也比較不準.

上圖為端子接線圖.
因我沒專用壓著鉗以簡易接法.
紅圈內線用焊錫接合.
再將左右銅片用尖嘴鉗壓合.
籃圈處一定要壓著線皮.
才會牢固.
竟可能想辦法把銅片插入線皮內.
注:紅圈處如因線徑用比較大焊牢後.
    銅片就會無法彎折沒關悉.
上圖為杜邦端子.
接線時焊接與線不要超過紅圈銅片處.
以免插接收器時會有插不到底現象.
焊錫不能超過紅圈銅片高度.
會插不進外殼.
籃圈出一樣壓著線皮.

[ 本帖最後由 fox66 於 2009年9月16日 01:46 PM 編輯 ]
