[三角翼] 初學者組裝三角翼

tylen

8/17的時候我組裝好自己的第一架遙控飛機
屬於保麗龍三角翼，利用兩個副翼做rolling和pitching的控制
組裝照片如下

本飛機使用2200KVA馬達與5x5的螺旋槳並搭配11.1V/2500mA之鋰電池，選用9CH/72MHz之遙控器與接收機，控制面使用9克伺服馬達。

三角翼買來的盒子

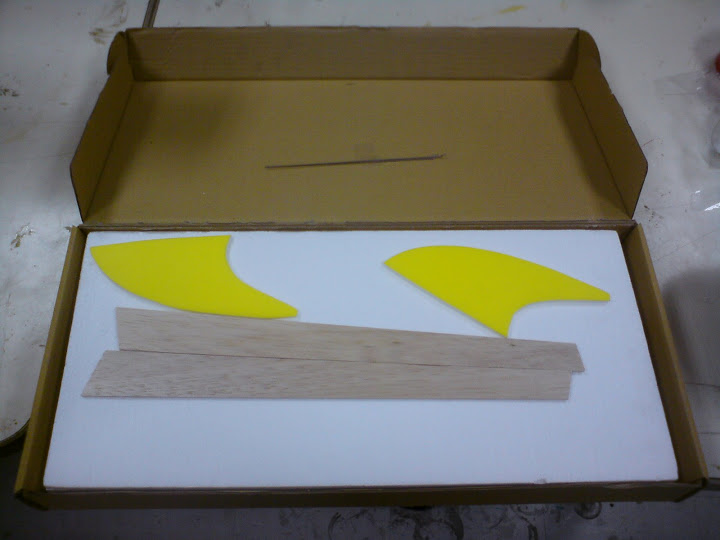

開箱後的照片

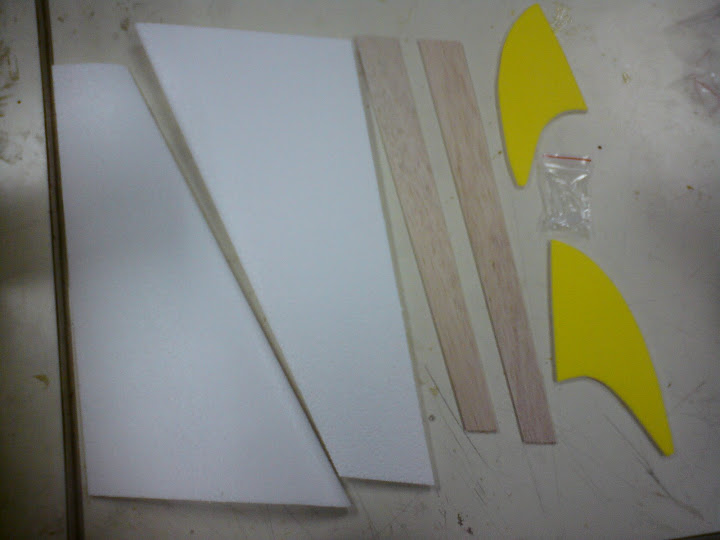

整組零件非常簡單，兩片三角翼，兩個控制面，兩個垂直安定面，重點是沒有圖裝 @@

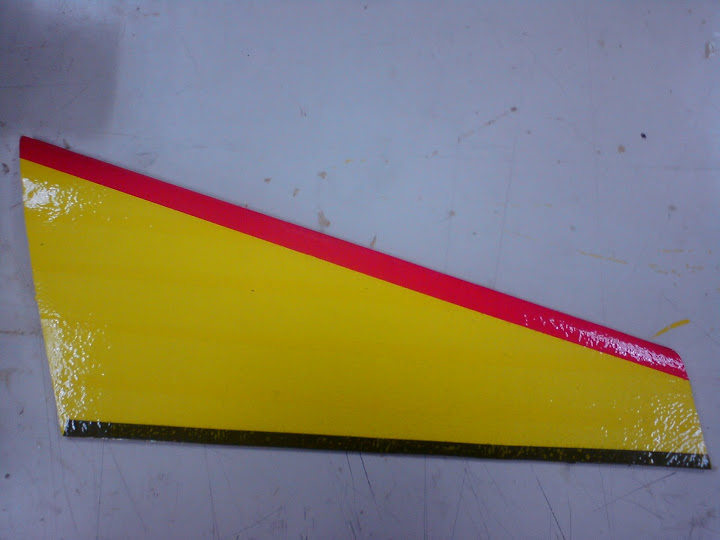

圖裝完的左翼正面與背面，正面使用黃色膠帶，背面使用黑色膠帶，前緣使用紅色膠帶，這可是貼了很久才完成的。

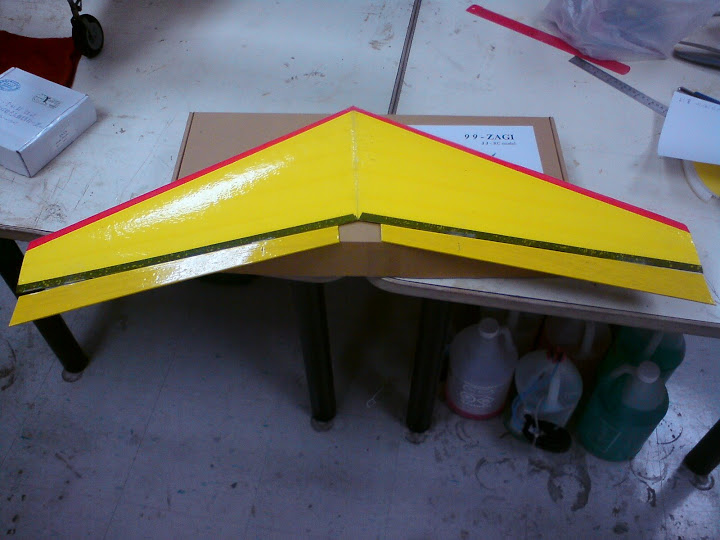

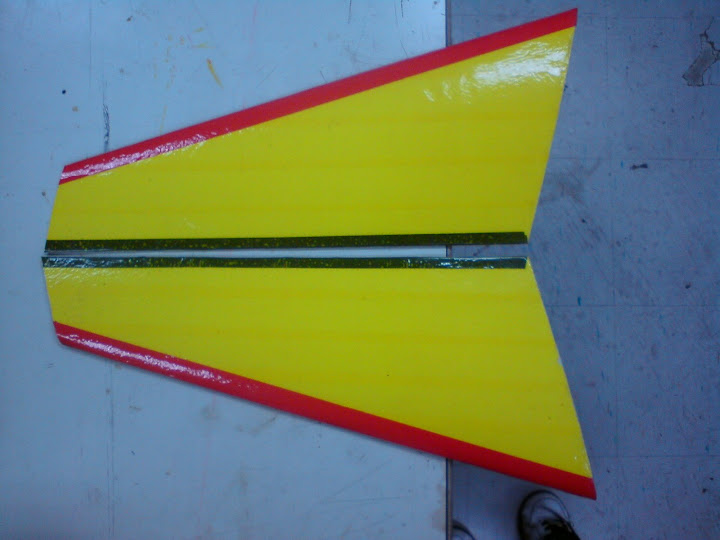

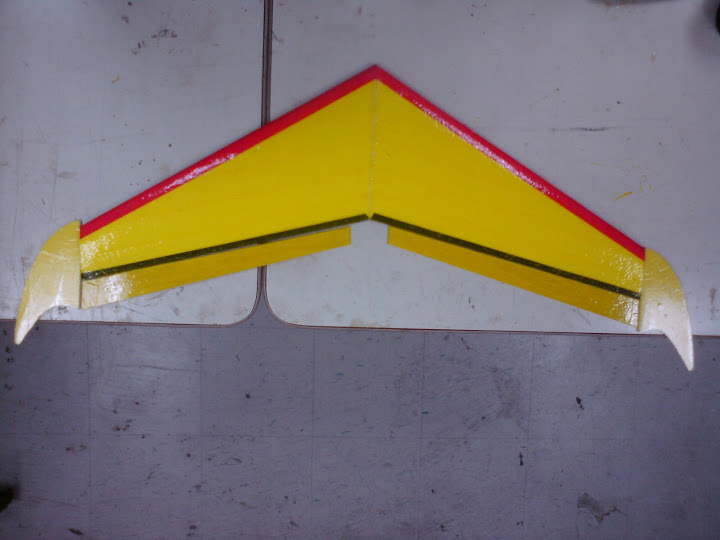

圖裝完成的左翼與右翼之正面照與背面

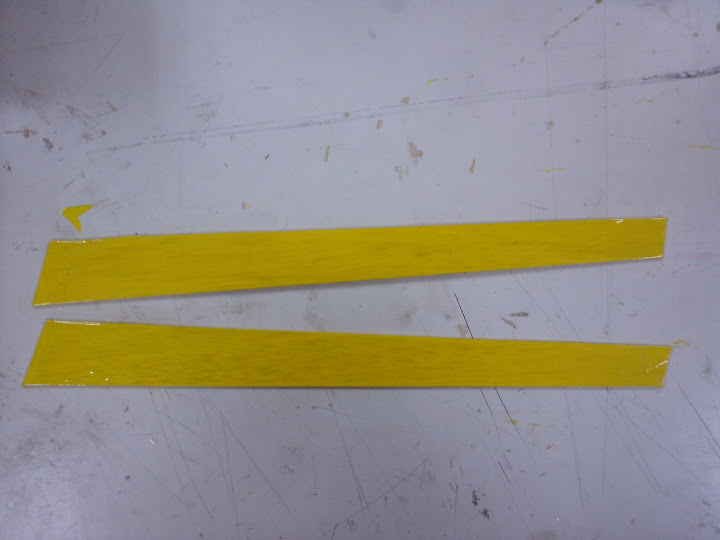

圖裝完成的兩個控制面


(偽)風洞測試：吹乾中間的保麗龍膠

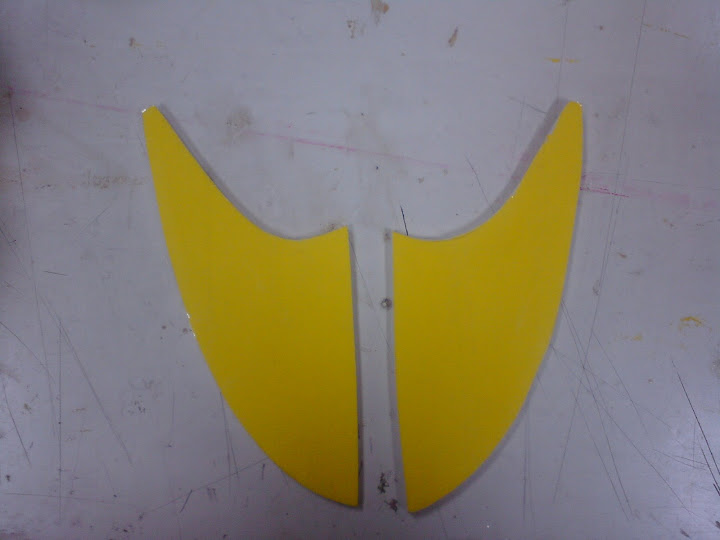

膠裝完成的垂直安定面


機身與垂直安定面


機身與控制面安裝完成


完成伺服機、接收機、電子變速器、馬達與電池的照片。因為中間過程忘記拍照，所以只有結果的照片。
飛機的背面用兩條碳纖維棒做橫向受力的補強，並且利用木棒做縱向受力以及馬達之支撐力的補強。
飛機總重約為530g左右，首航飛行蠻順利的，而且不需要太多的微調就能順利飛行。

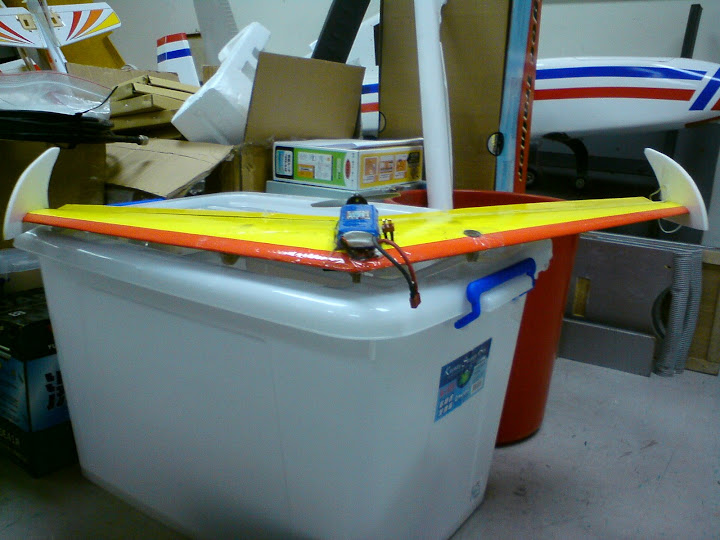

正面

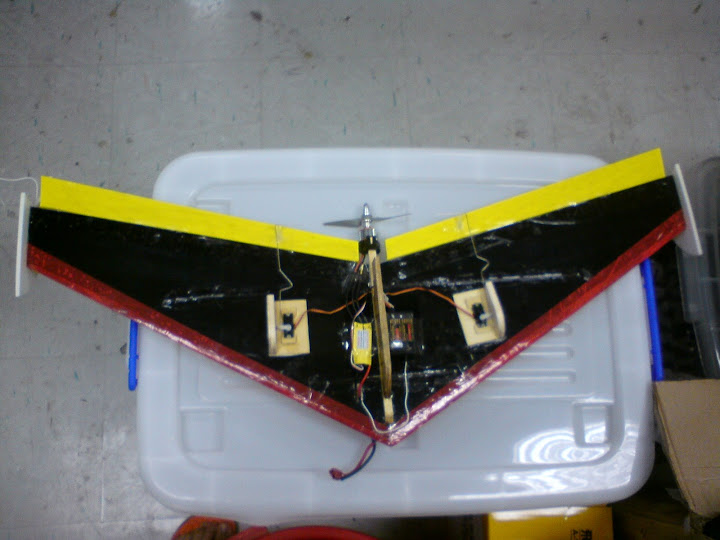

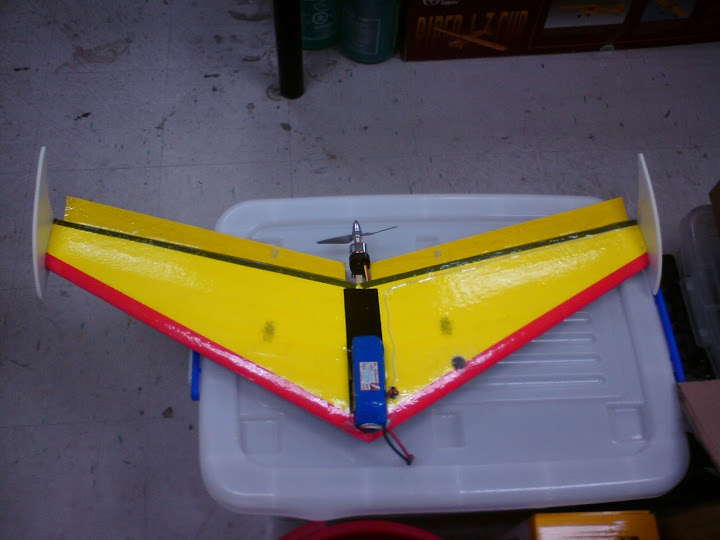

背面

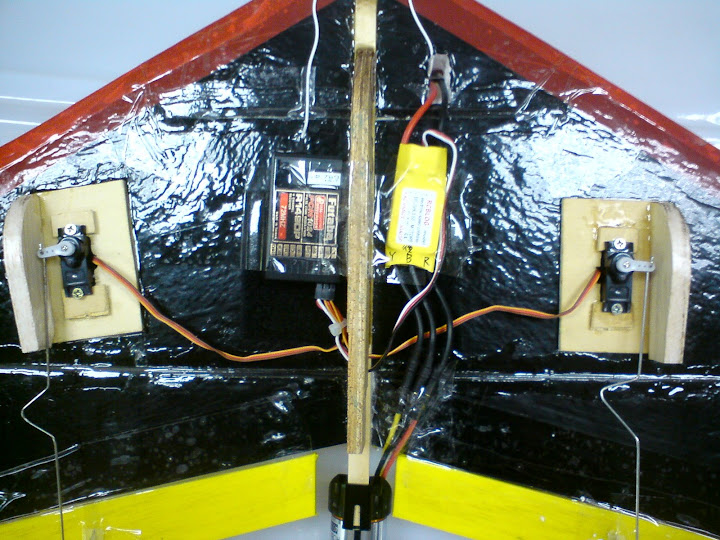

飛機背面與電子設備

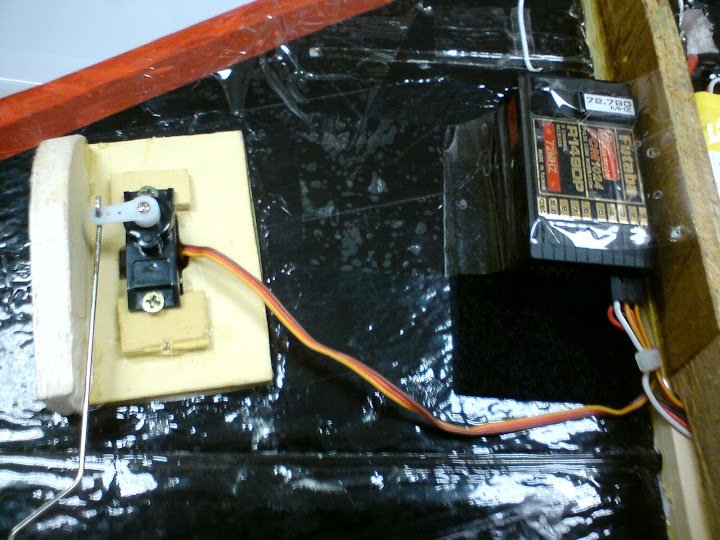

右翼伺服機與接收機


右翼伺服機與伺服機補強結構

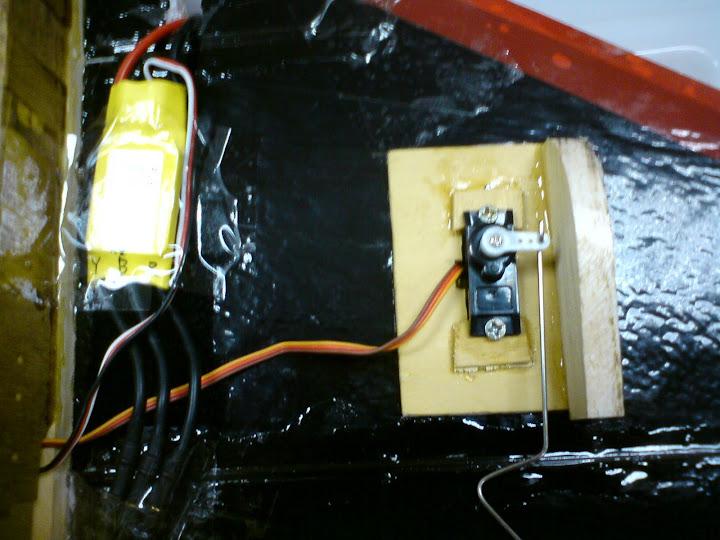

左翼電子變速器與伺服機補強結構


機尾之馬達與其結構

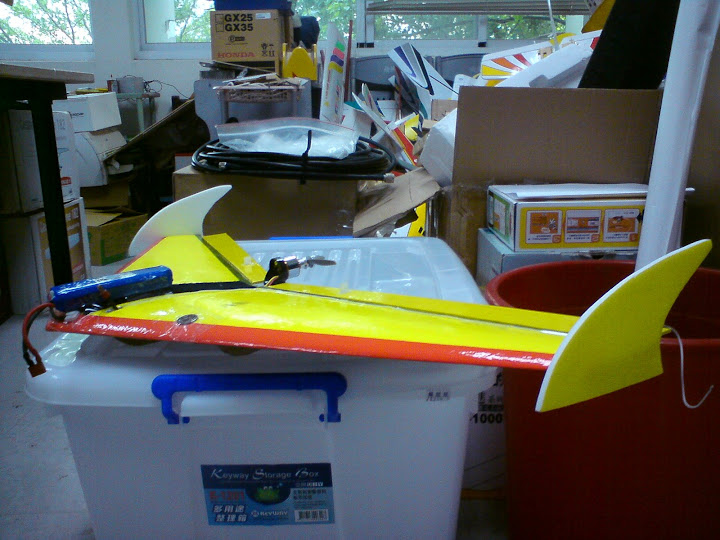

飛機照片



[ 本帖最後由 tylen 於 2009年8月27日 07:59 PM 編輯 ]

k760724k

推推推!!

強將

推..~~~~~~~~~~~~~但是裝ㄉ方法好奇怪喔!!!!!!!!

tylen

請問強將大，是哪裡很奇怪？
小弟是第一次組裝飛機，當時也沒有人可以指導三角翼的組裝
希望可以指導一下，作為下次組裝飛機的方法

中龍

兩棵伺服機應該埋入翅膀內,可以減少風阻;而你補強的巴沙木會增加風阻跟亂流......這是小的淺見

tylen

謝謝中龍先進的指導
伺服馬達本身已埋進機身內，補強的巴沙木將會修整更流線一點
左右兩側的巴沙木是保護伺服馬達，中間則是保護電子變速器與接收機
未來會視情況將電子變速器與接收機埋入機身內
另外會製作一整流罩放在電池上方
不曉得先進們還有什麼可以改進的地方，先謝謝你們了

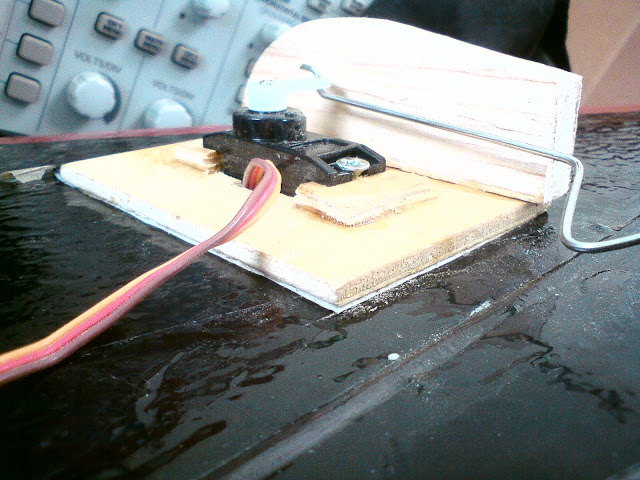

伺服馬達照片
