解剖5汽缸四衝引擎！

chance

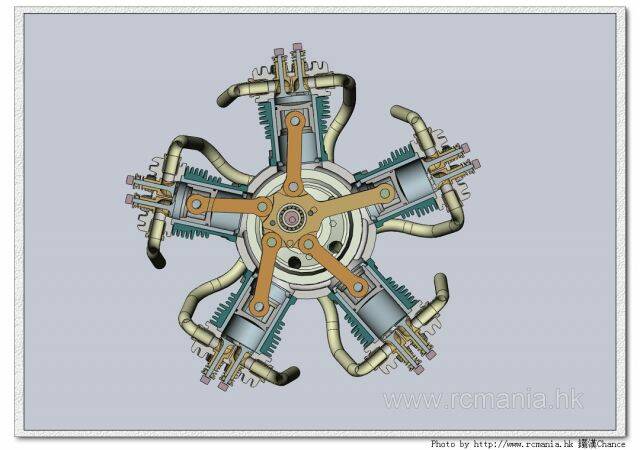

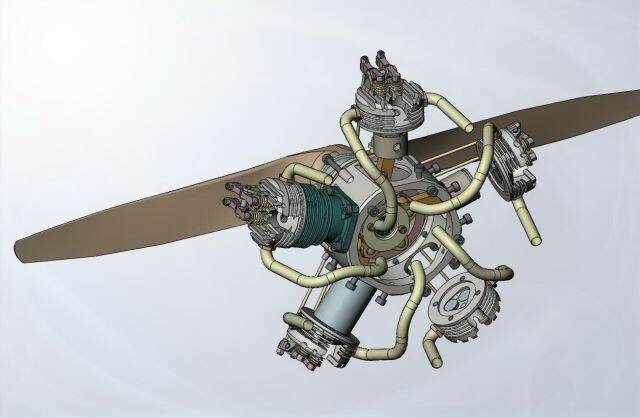

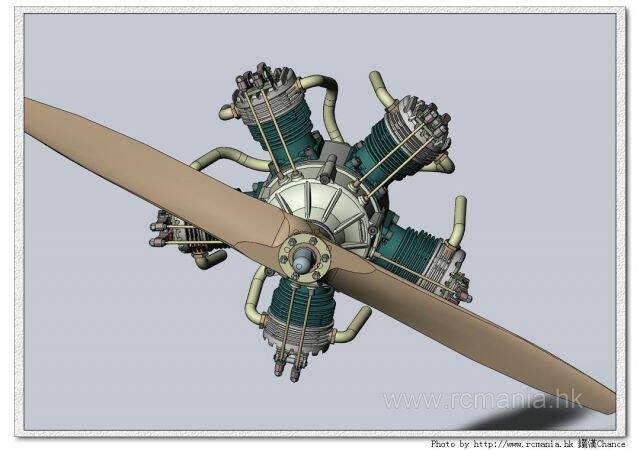

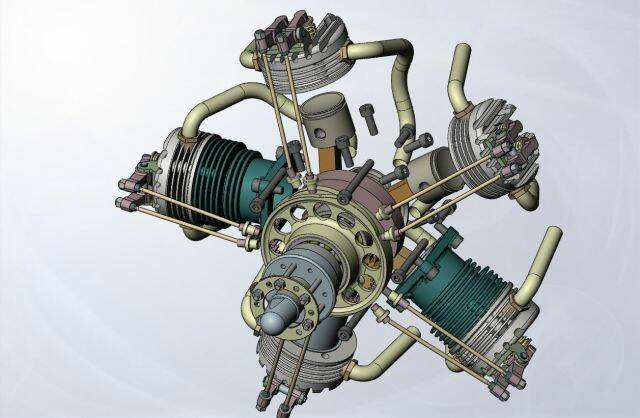

解剖5汽缸四衝引擎！！別誤會，還沒那麼大成本去剖開一部五缸發動機。
這是我公司裡的同學練習的作業，參考畫挺細膩的，給各位參考了解一下。

這些機構都有連動，會轉的喔～鳥仔、活塞也會動喔！





[ 本帖最後由 chance 於 2009年7月30日 11:51 PM 編輯 ]

chanyi

解剖5汽缸四衝引擎！
感謝分享!!!

ryan3200s

大概2年多前,我在其他網站已經下載過這顆引擎的solid  works原始圖檔,請問鐵漢同事是何時繪製的
這顆引擎在一些solid works繪圖之類的論壇已經流傳數年之久,是分享出來眾多的機械結構之ㄧ,莫非是鐵漢同事無私分享若有錯誤請指正

[ 本帖最後由 ryan3200s 於 2009年7月31日 05:10 AM 編輯 ]

yao59

~~~~~感謝精彩影照片分享~~~~~

chance

其實這引擎是同學用來練習組裝用的，實際上它繪製的是另一種，因為結構與連動關係，所以他找了一些模型來參考，這個五缸發動機是他參考用的，來源已不可考，但蠻想知道作者是誰，至少可以標明原作者身分。

中龍

感謝分享.........
