雙星 M-05 預先剖看看

[複製鏈接]
發表於 2009年5月15日 04:48 PM | 顯示全部樓層 |閱讀模式

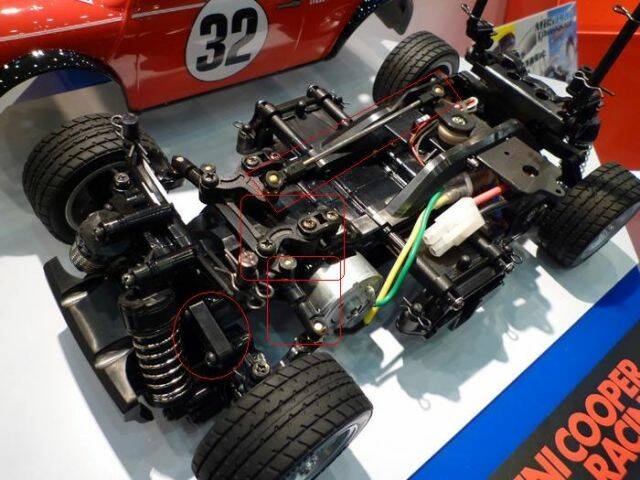

最明顯的改變在伺服機後移,車架也不一樣,
但仔細研究有很多東西都是沿用M-03的。
照這些圖看來,齒輪箱很可能、九成九沒改,下擺臂、轉向的C座也是。
如果手頭沒M-03、又看見有人在賣M03R就趕快收吧,至少前後鋁合金輪座都用得上。

[ 本帖最後由 aydinkao 於 2009年5月15日 04:53 PM 編輯 ]

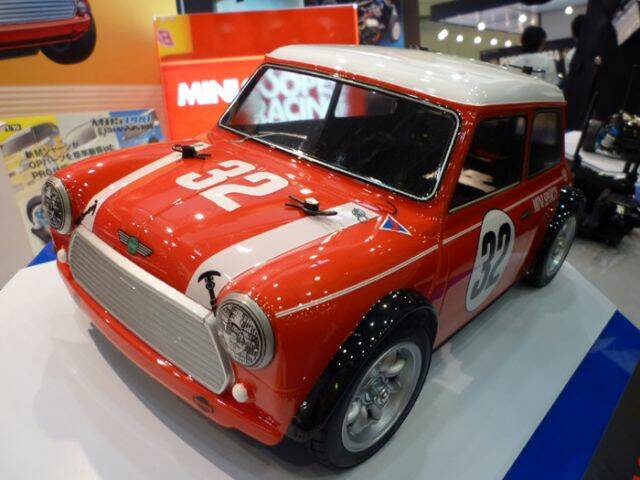

殼真的還不錯

殼真的還不錯

前上臂改了,但轉向有很多虛位要處裡。

前上臂改了,但轉向有很多虛位要處裡。

前下臂、C座沿用M03M;轉向似乎是M03M的變形。

前下臂、C座沿用M03M;轉向似乎是M03M的變形。

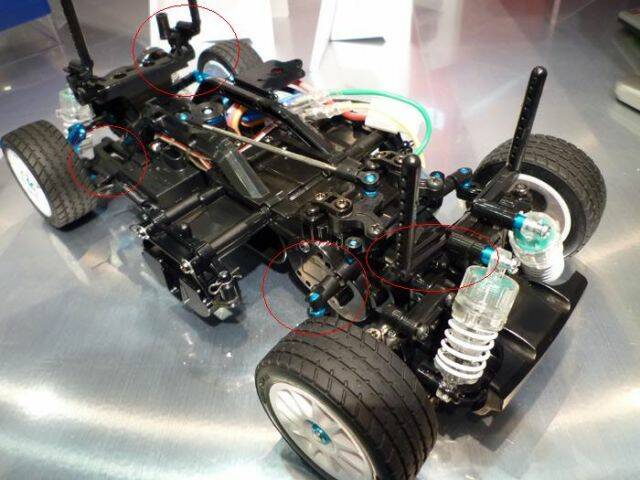

前殼柱似M04的、後柱似沿用,後下臂、輪座沿用、另散熱片似可沿用。

前殼柱似M04的、後柱似沿用,後下臂、輪座沿用、另散熱片似可沿用。

後上臂應該也是沿用M-03

後上臂應該也是沿用M-03

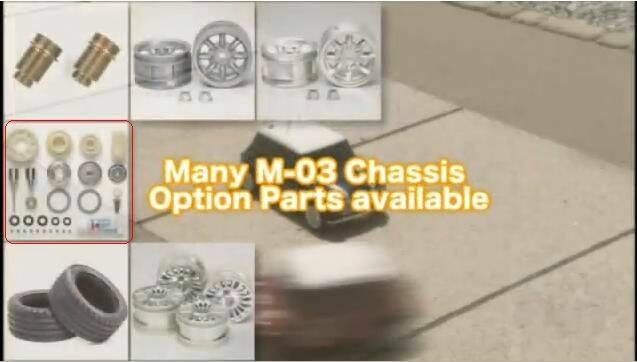

TA-03滾差可用。

TA-03滾差可用。

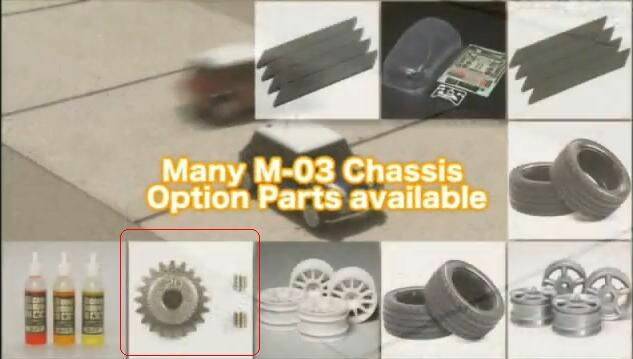

20T硬化馬達齒可用。

20T硬化馬達齒可用。

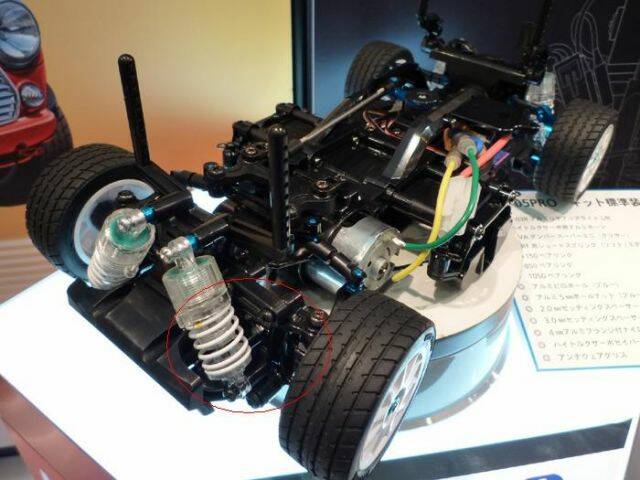

鋼差梢、碳軸、M版TRF避震都可用。

鋼差梢、碳軸、M版TRF避震都可用。




上一篇:新天地喔豐原市 圓環西路與成功路口 公園賽車場
下一篇:牛蛙---入手試車心得
回復

使用道具 舉報

發表於 2009年5月15日 05:06 PM | 顯示全部樓層
歐耶!!!!!
我快中毒囉!!!!
回復 按讚

使用道具 舉報

發表於 2009年5月15日 05:17 PM | 顯示全部樓層
~~~~~感謝拍攝精彩照片分享~~~~~
回復 按讚

使用道具 舉報

發表於 2009年5月15日 06:00 PM | 顯示全部樓層
感謝分享....
回復 按讚

使用道具 舉報

發表於 2009年5月15日 06:11 PM | 顯示全部樓層
喔~~~感謝分享唷~~~
回復 按讚
