紅色的jst防呆接頭

528-eu

為什麼會不一樣。。
電子商場購買的正負極怎麼是顛倒的，有人可以解釋一下嗎？

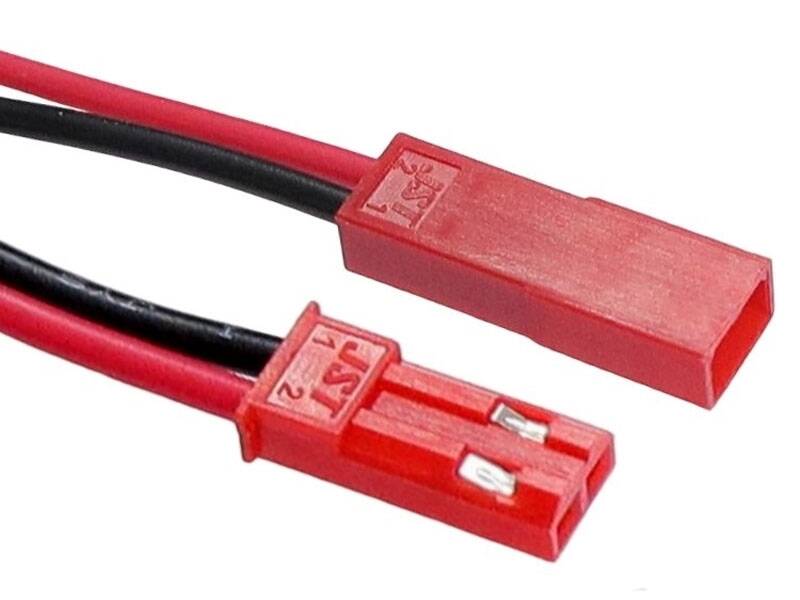

1圖是常見於模型界使用

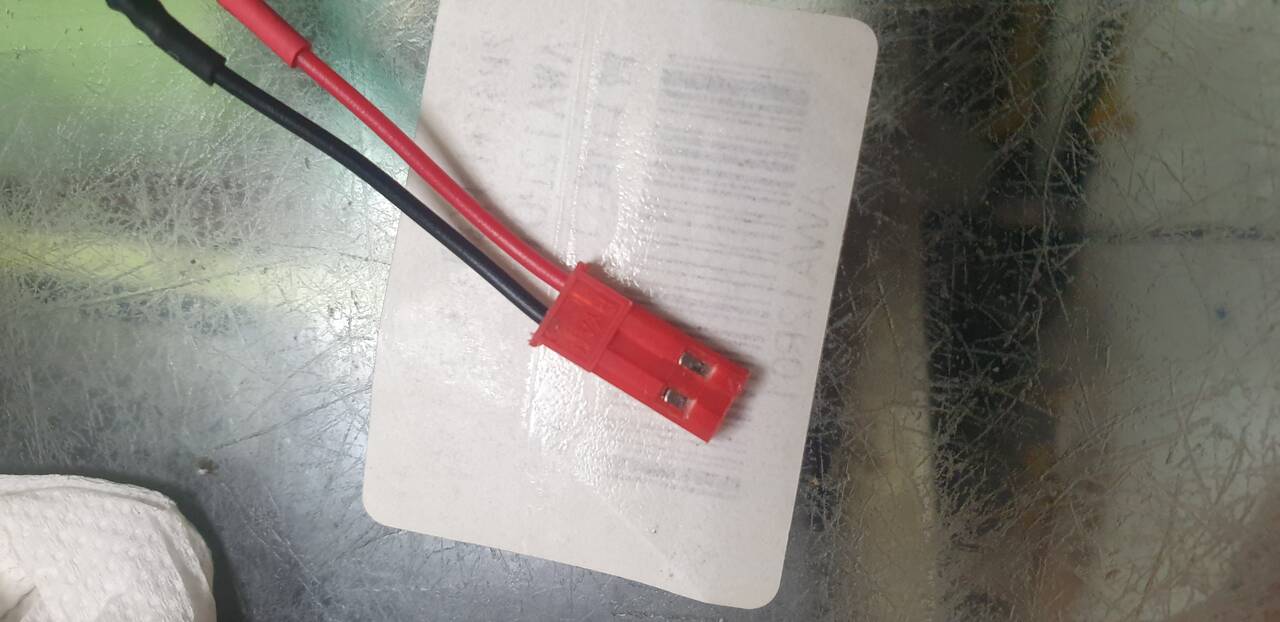

2圖為於某電子商場購買

😓😱燒了我的設備。。。

tt555

多謝提醒。

sjl

使用圖釘插進去拔出來重插就可以了，把對的方向插對了就好了，很細心喔

shienye

谷哥搜到
你遇到了業餘電子愛好者中一個常見的難題：JST - PH 2.0 連接器（也稱為TinyWhoop連接器）在小型電池（LiPo）中很常見，但存在極性不一致（紅/黑線位置）的問題，導致連接不同領域（無人機與通用電子設備）的設備時可能造成損壞，需要用戶手動交換引腳以匹配正負極。
物聯網/電子產品vs.遙控/無人機
這兩個社區通常以相反的方向連接電源線和電池：

• 電子/物聯網（“Adafruit”標準）：觀察電池連接器，使鑰匙（塑膠凸起）朝上，引腳朝向自己，正極（紅色）線在右側，負極（黑色）線在左側。 Adafruit 、SparkFun和Seeed Studio均遵循此標準。
• RC/UAV（「Tiny Whoop」標準）：在無人機和業餘火箭社群（用於Altus Metrum等航空電子設備），極性通常是相反的：正極（紅色）在左邊，負極（黑色）在右邊。


為什麼會發生這種情況

• 沒有通用標準： JST（日本無焊接端子）將PH系列連接器設計為通用訊號連接器，而非專用電源標準。他們沒有規定電源應用的引腳排列，而是留給各領域早期製造商自行決定。
• 產業壁壘：遙控模型領域發展了專門的業餘愛好標準（如 Horizo​​​​n Hobby/E-flite），而電子領域則與 Adafruit 等品牌的早期微控制器尾線設計相一致。


原因：沒有統一的管理機構，只是不同的製造商針對不同的使用情境採用它，導致混亂。
。
