[分享] 空翻機極致版-電裝篇1

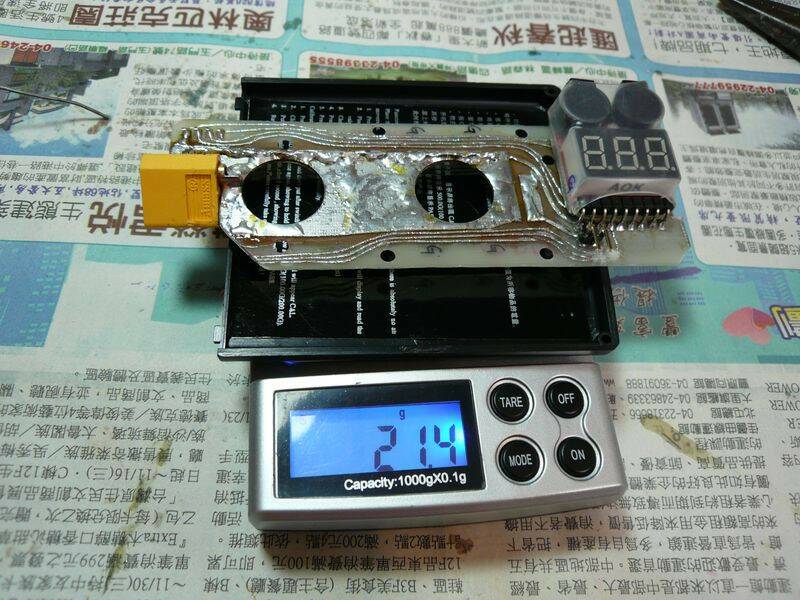

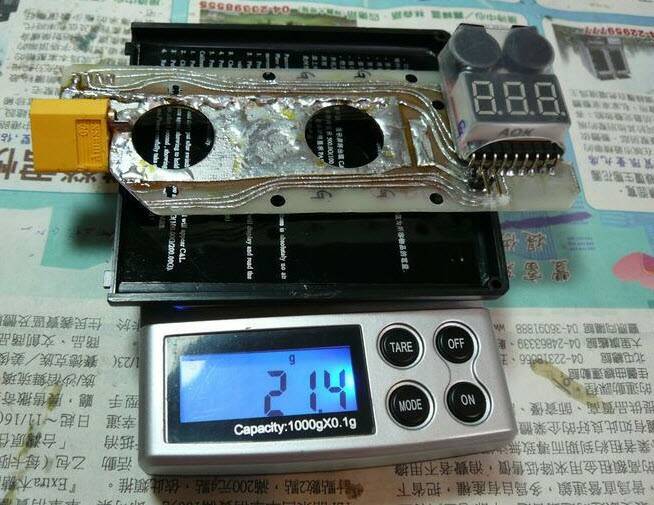

過來處理電裝部分..

原本用兩顆XT-60和JST 2.5MM..一量重量不得了
想想空翻機的用途...裝兩顆電池時機不多..順道把PCB板
裁一小塊減輕一點..因為手頭只有 0.5MM 學生時代留下來的
雙面PCB..硬度上不足..所以補上銅線加硬..

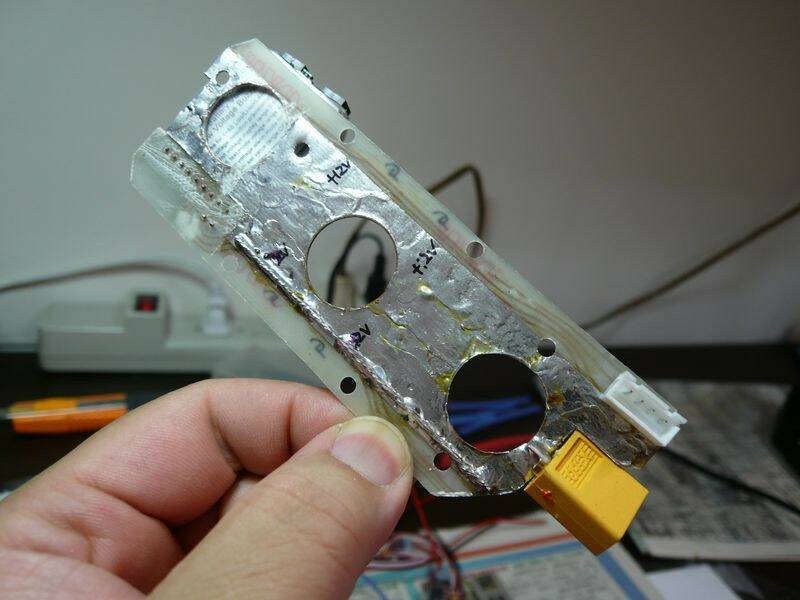

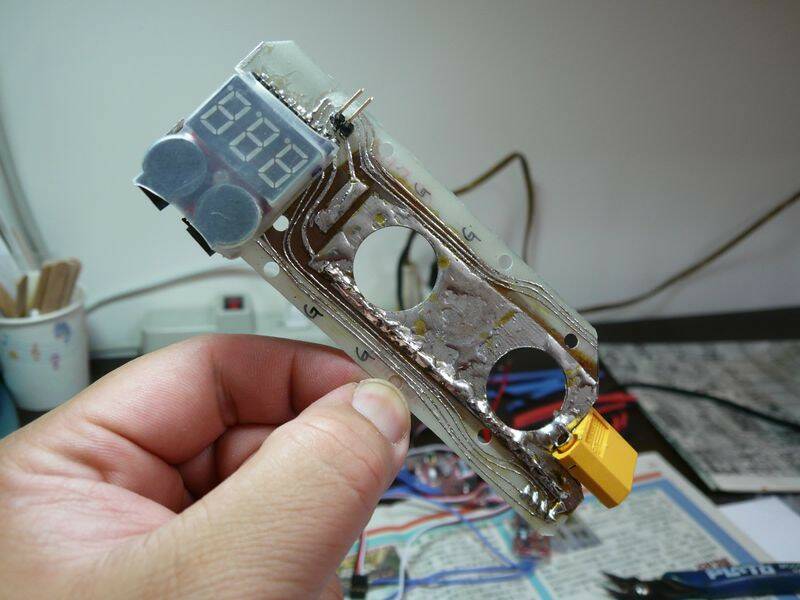

這麼大面積的銅箔..跑60A 絕對沒問題！上面接地下面正12V（3S）

正面的地方是整片接地..這樣設計因為上面是飛控板..

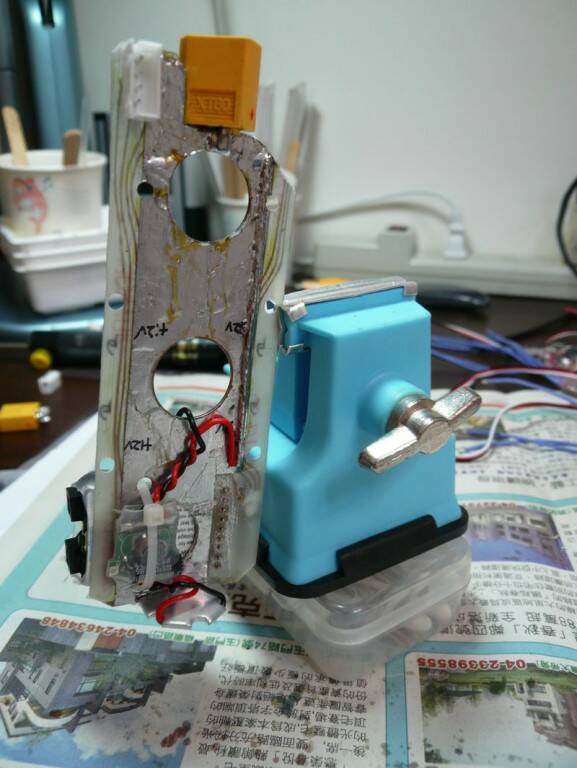

這麼大的接地面確定減輕干擾訊號..XT-60接頭剛好可以上下面來銲上..
電壓偵測器一併黏上了..XT-60接頭連同AWG-14的電線都省了..
如此在重量和簡潔上都一併兼顧..

過來處理LED部分... 夜航不能沒有它..
LED耗電部分...
(a) 1W 白光約 120MA
(b) 5050 三顆一節白色燈條約 45MA
(c) 5050 三顆一節紅色燈條約 55MA
這次LED佈局上有異動.. 前面裝上1W白光
以AB膠配合固定..最好放置一天硬化..
如此省掉內側白光5050燈條部分..

而1W LED 的定電流源就用透明熱縮套管和3M雙面膠
綁在電壓偵測器的下面..如上圖

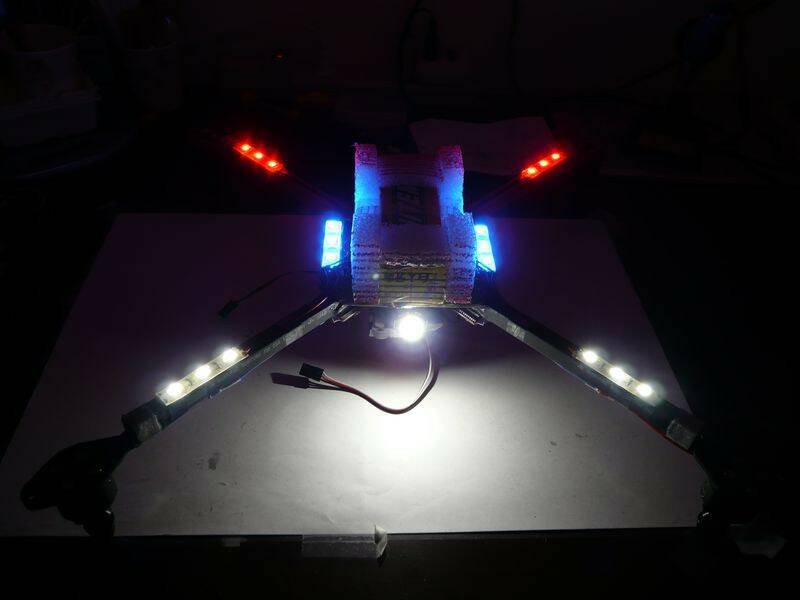

左右兩側列為藍色配置..前面為白色..後面為紅色的 5050燈條..
常看到很多人LED貼很多...小弟個人覺得不必要..飛遠變成一團光球
如此LED最少化配置一來省電...二來飛航道 400公尺附近都還可以
清楚辨識機子頭尾...又該5050燈條該燈條有做特殊處理..
另外PO文討論..

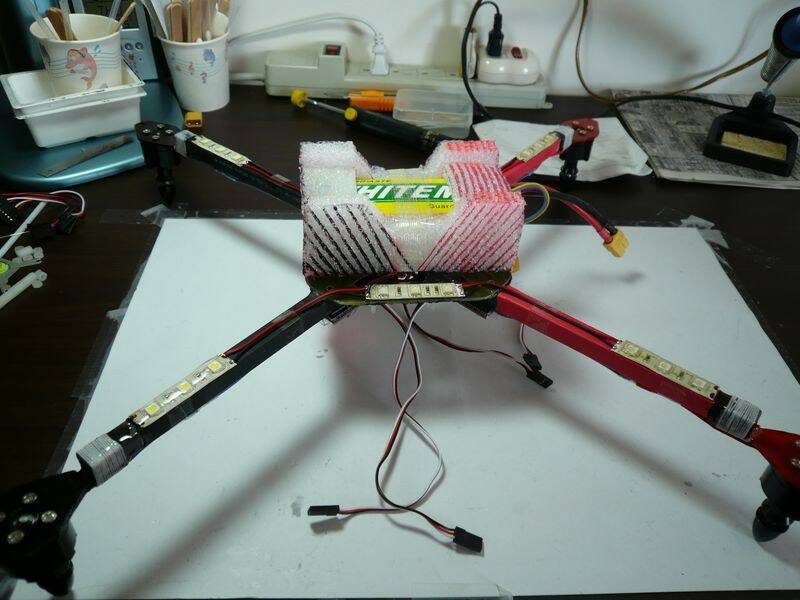

中間EPE有重新拿掉...減少一半厚度後又用AB膠黏上去
方便綁上魔鬼氈束住電池..

其他待續.

nikoniko1

[分享] 空翻機極致版-雛形機失敗和檢討

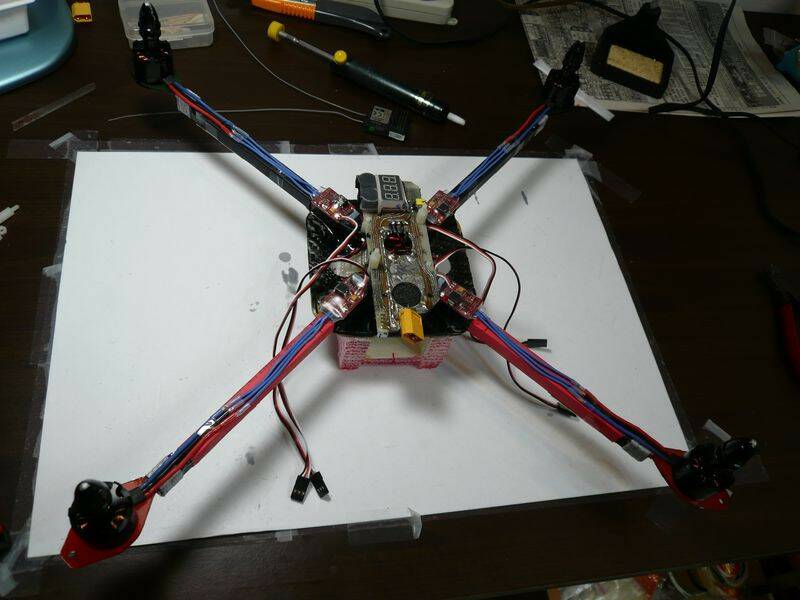

之前幾篇討論把計畫一步步進行..事實上雛形機在五月中就完成了..
但呈現的效果跟預計的有一段差距..與其說失敗..倒不如解釋為.....
希望和實際的落差太大~人要承認失敗..才有力量從經驗中再踏出第一步.
過來利用公司出差的這一段時間有小空檔就思考如何再次改善..
也希望分享經驗給DIY的飛友.

分析需要改善的地方如下

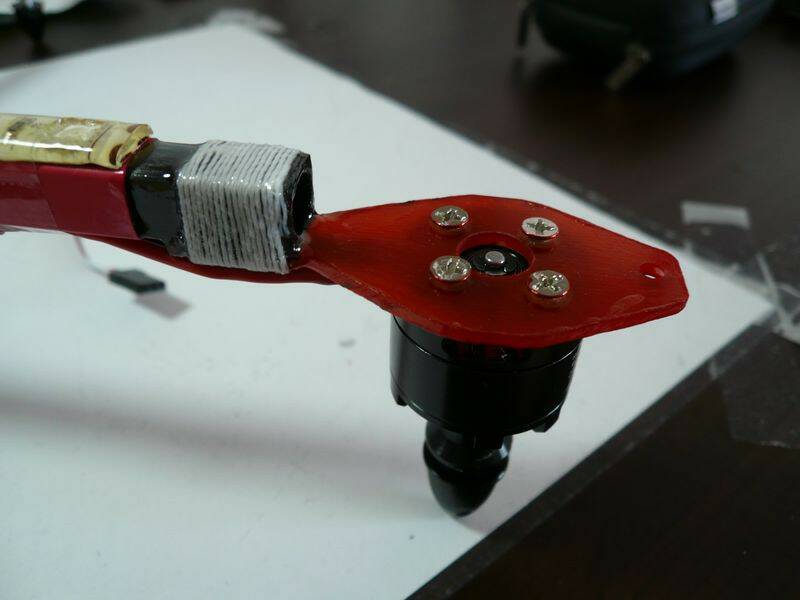

1. 機架震動太大..尤其是無刷馬達連接板..導致遙控上手感不佳
如下圖...馬達固定纖維板與碳纖管接點太細..用棉線和瞬間以及樹脂連接
在穩定上不是問題...是2MM玻璃纖維版因為偷料要減重而太細
原本設計上底下還有一片2MM碳纖板要做成上下合板..
覺得太重拿掉的結果是最大的敗筆..這樣沒有部分抵銷無刷馬達震動
而影響飛控版操作性能..

2. 總體施工時間太長.用了三種黏接劑 包括 瞬間..AB膠..P393 樹脂等等..
每種黏接劑要等完全乾燥要一天時間..整體拉長了施工的時間.
3. 電變連接板太耗工時...且重量太重約 22公克..不建議使用

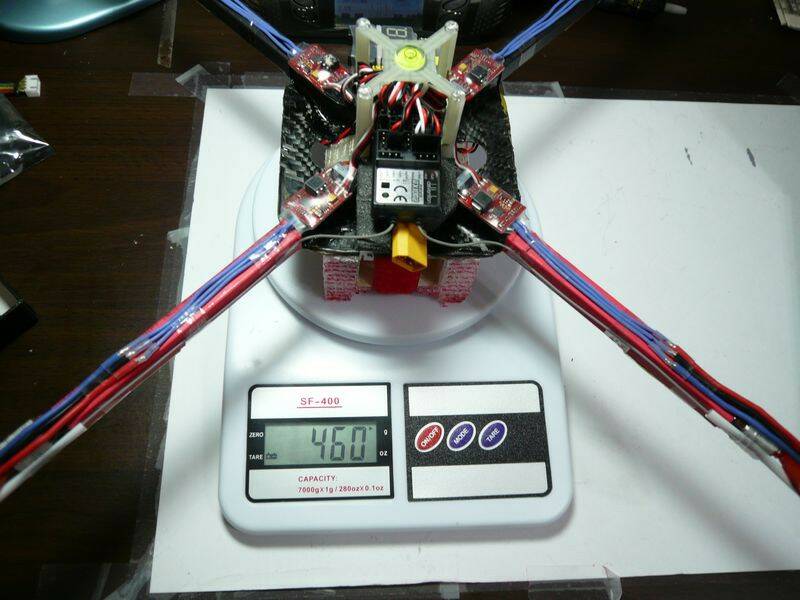

4. 重量並沒有壓低到 450公克以下（原訂計畫）

5. EPE 腳架太薄..緩衝力量薄弱


努力了很久..但在基礎論點上反覆思考後..奇怪..並沒有不對的地方..
那問題到底出在哪裡呢？.. 歸納來說...就是小弟偶把簡單的事情變複雜了...
有了雛形機的經驗..進而造就了難以挑剔和超越的極致版空翻機..
細節見下篇分享..
